Trạm chuẩn trực quang

thông số kỹ thuật
Người mẫu:  OCS-360/4
Cái này thân thiện với người dùng và độ chính xác cao Trạm chuẩn trực, bao gồm Hệ thống chuẩn trực ba ống TCS-3,  Hệ thống chuẩn trực kiểu sàn một ống FCS-550 và hỗ trợ thang máy khảo sát SES-1, được thiết kế đặc biệt fhoặc hiệu chuẩn Dụng cụ khảo sát như Máy toàn đạc, Máy kinh vĩ  Cấp độ tự động, dụng cụ quang học, vân vân.

1.Hệ thống chuẩn trực ba ống TCS-3
1) Chiều cao hỗ trợ cột một mảnh: 2,25-2,30m
2) Ba ống quang học (nhìn từ phía trước): Ống nâng cao, Ống giảm áp và Ống ngang (Ống căn chỉnh)
3)Góc  giữa ống nâng và ống ngang: 30°±15'
4)Góc  giữa ống trầm cảm và ống ngang: 30°±15'
5) Phạm vi điều chỉnh của Độ cao Ống: Ngang Tóc: ≧60';Tóc dọc:  ≧60'
6)Điều chỉnh phạm vi trầm cảm  Ống: Tóc ngang: ≧60';Tóc dọc:  ≧60'
7) Điều chỉnh phạm vi ngang  Ống: tóc ngang: ≦10'; Tóc dọc:  ≦10'
số 8)Nguồn cấp: Đầu vào: AC220V; Đầu ra: DC3.0-4.5v,170-180mW
9) Đèn Snguồn:  lạnh lẽo  màu xanh lá ánh sáng  (điều chỉnh độ sáng vô cấp)
10)Đĩa Mức độ: 30'/2 mm; Mức tròn: 8´/2mm
11) Khoảng cách xem giữa TCS-3 và SES-1: 1,0-1,2m

2. Hệ thống ống chuẩn trực kiểu sàn đơn FCS-550
Bao gồm một ống căn chỉnh (xem lại) và Hỗ trợ ống  (Cột)
1)Độ dài tiêu cự: 550mm
2)Khẩu độ hiệu quả: 55mm
3)Chiều dài ống: 535mm
4)Góc nhìn: 2°30'
5) Độ phóng đại của vật kính: 0,4-0,5×
6)Nghị quyết:  3' (đọc ước tính)
7)kẻ ô  tốt nghiệp: tối thiểu: 30';Tối đa: 10'
8) Khoảng cách xem ngắn nhất: 2m  (~ ∞)
9)Phạm vi điều chỉnh vi mô: tóc ngang: ≦10'; Tóc dọc:  ≦10'
10)Đĩa Mức độ: 30'/2mm
11)Hỗ trợ ống  (Cột)  Chiều cao: 1000mm
12)Nguồn cấp: Đầu vào: AC220V; Đầu ra: DC3.5-4.0v,170-180mW
13) Đèn Snguồn:  lạnh lẽo  màu xanh lá ánh sáng  (điều chỉnh độ sáng vô cấp)
14)Xem Khoảng cách giữa FCS-550 và SES-1: 1,0-1,2m

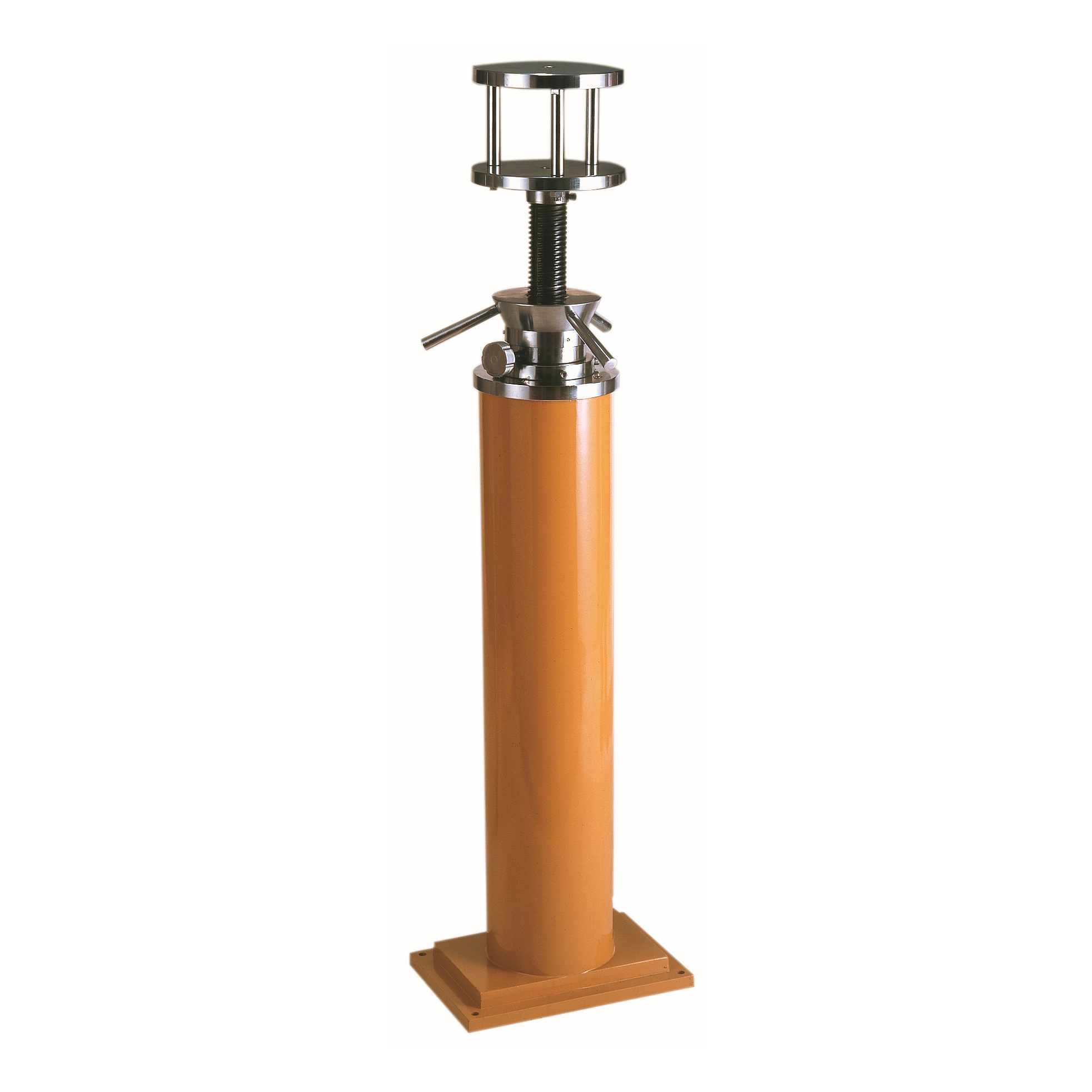

3.Đế chuẩn trực quang học OCS-1350
Di động và ổn định, được thiết kế đặc biệt để hỗ trợ các Công cụ Khảo sát như Máy toàn đạc, Máy kinh vĩ, Máy cân bằng tự động, Máy cân bằng laser, v.v.
1) Phạm vi chiều cao: 1050-1350mm
2)Chiều cao cột: 750mm
3)Chiều cao độ cao: ≧260mm
4)Với 5/8'  nam giới Chủ đề  thích hợp cho tất cả hiện tại dụng cụ khảo sát
5)Trọng tải  Dung tích:  ≦35Kilôgam

Lưu ý: Mọi cải tiến sẽ có thể thay đổi mà không cần thông báo trước!!
