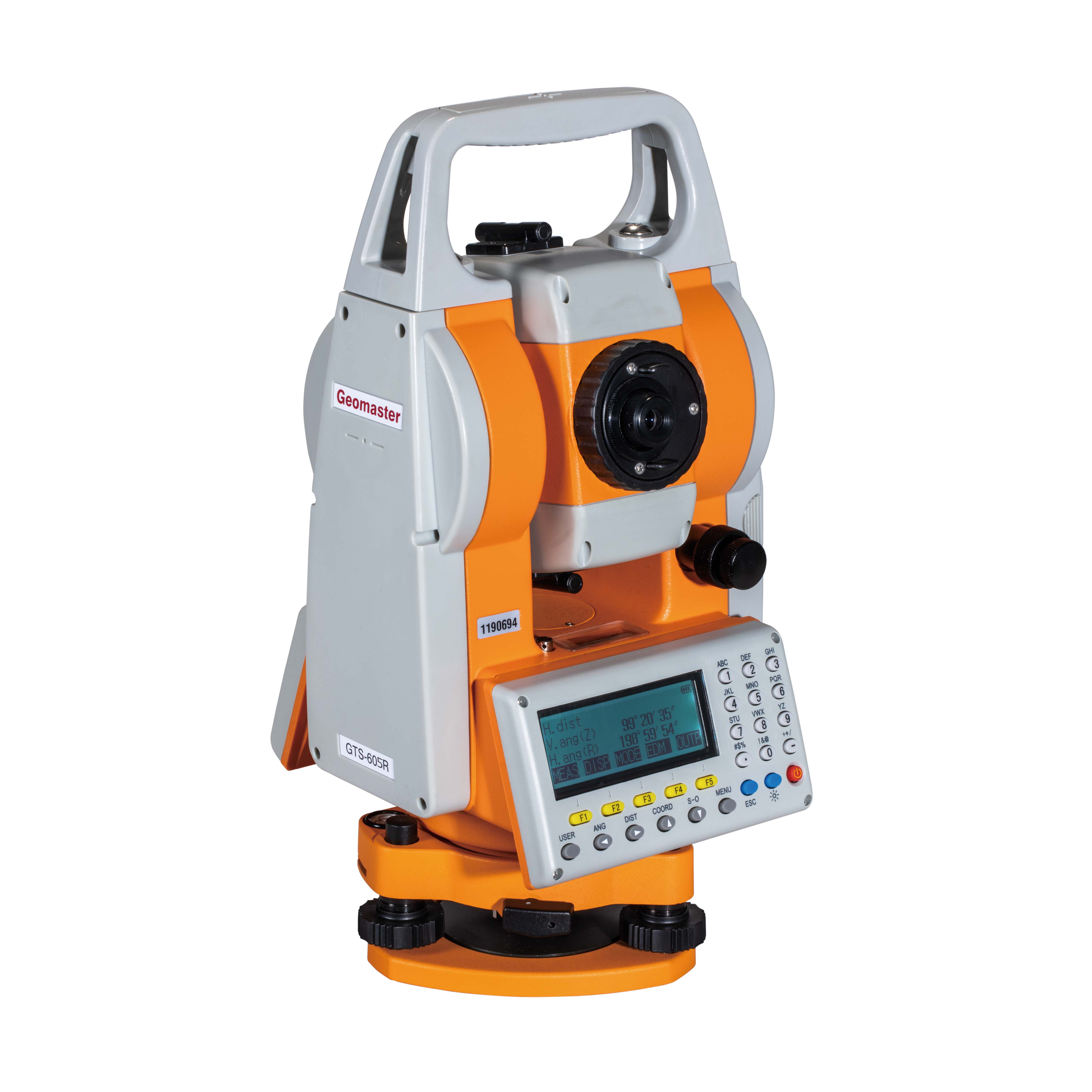

Máy toàn đạc không phản xạ

Thông số kĩ thuật chi tiết
Mô hình: GTS-605R
1.Kính thiên văn
1)Phóng đại: 30x
2)Hình ảnh: Dựng
3)Khẩu độ mục tiêu: 45mm (EDM: 50mm)
4)Chiều dài ống: 150mm
5)Trường nhìn: 1º30 '
6)Làm lạilution Power: 4.0 '
7)Khoảng cách lấy nét ngắn nhất: 1.5m
số 8)Reticule Illumination: Cung cấp

2. đo lường
1) Độ chính xác: 5 '

2) Chế độ đo: Mã hóa tuyệt đối

3) Đơn vị đo: 100%, 360º, 400gon, mil

4) Đọc tối thiểu: 1 ', 5 ' hoặc 10 '

5) Thời gian đo: ≤0.3 giây.

6) Đường kính của vòng tròn (HZ và V): 79mm

3.Tự động bù

1)Phong cách trả thưởng: Trục đơn

2)Phạm vi hiệu chỉnh: ± 3 '

3)Độ chính xác đền bù: ± 1 '

4.Đo khoảng cách (trong điều kiện thời tiết tốt)
1)Đo lường độ chính xác
± (3mm + 2ppm × D)

2)Dải đo
(1)w / o Lăng kính: 600m
(2)w.Retro Trang tính: 600m
(3) w.  2 '- 3 ' Lăng kính đơn: lên đến 5000m
(4) w.4 '- 5 ' Lăng kính đơn: lên đến 3500m

3)Đo đếm ít nhất
(1)Chế độ tốt: 1mm
(2)Chế độ thô: 10mm
(3)Chế độ theo dõi: 10mm

4)Thời gian đo
(1)Chế độ tốt: 1,8 giây (lặp lại) (2,5 giây ban đầu)
(2)Chế độ thô: 0,9 giây (lặp lại) (2,5 giây đầu tiên)
(3)Chế độ theo dõi: 0,4 giây (1,6 giây đầu tiên)

5)Màn hình đo:  12 chữ số;Tọa độ: 9999999.999;Khoảng cách: 4999.999
6)Đơn vị đo khoảng cách:  trong Hệ mét hoặc Hệ thống tiếng Anh
7) Hiệu chỉnh khí quyển: Tự động sửa chữa bằng cách nhập các thông số
8) Hiệu chỉnh không đổi lăng kính: Tự động sửa chữa bằng cách nhập các thông số

5. Giao tiếp (Truyền dữ liệu)

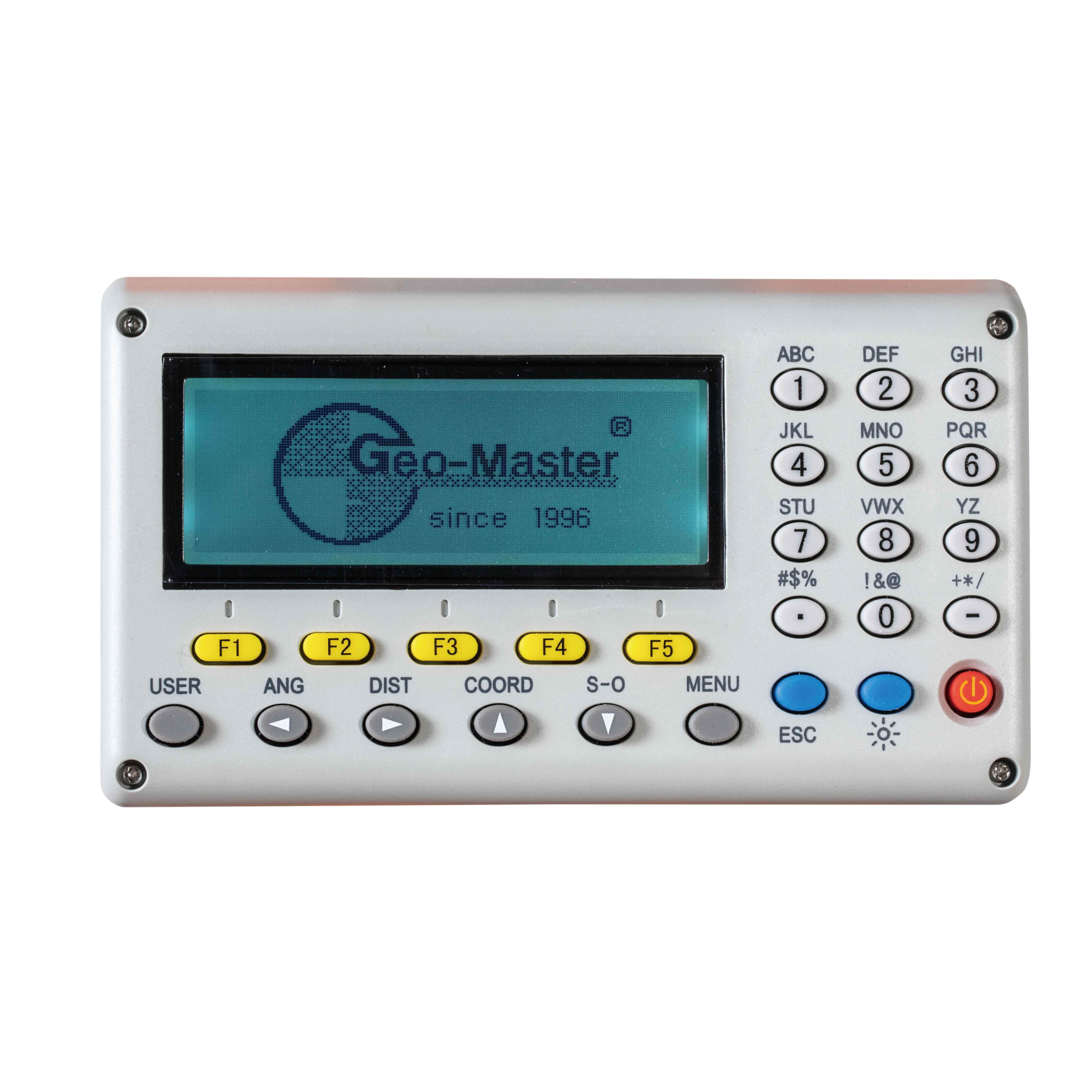

1) Màn hình LCD và Bàn phím: 2 mặt, Đen trắng;Điểm ảnh 192 × 64;đồ họa, phím số và
Các phím chức năng (26)
2) Giao diện dữ liệu: RS-232, USB
3) Định dạng Dada: ASCII, DXF, CSV, PTS

6.Kỉ niệm

1)Nội bộTiêu chuẩn: 50000 điểm

2)Bên ngoàiTùy chọn: Thanh USB (16G đến 32G)

7.Laser Plummet (tích hợp, mặc định)

1)Nguồn laser: 630-670nm, loại II;đầu ra: <0,4mW

2) Đường kính chấm: ≤3mm ở 1.5m

3) Độ chính xác: ± 1.5mm ở 1.5m

8. quang học Plummet (tùy chọn)

1)Hình ảnh: Dựng
2)Phóng đại: 3x

3) Trường nhìn: 5º (Dia114mm / 1,3m)

4) Phạm vi lấy nét: 0,5m đến vô cực

9.Level (Bong bóng, Lọ)

1) Mức tấm: 30 '/ 2mm

2) Mức tròn: 8'/ 2mm

10.Nguồn cấp

1)Bộ sạc  (Bộ chuyển đổi)  Mô hình: CHR-1000;Đầu vào: 100-240v, 50-60Hz

2) Có thể sạc lại Bột nhồiý:
(1)Ni-H (mặc định):  BDC25H: DC7.2-7.4v, 2500mAh
(2)Li-ion (có sẵn):  BDC40L: DC7.2-7.4v, 4000mAh
3)Thời gian hoạt động:
(1) Khoảng8-9 giờ để đo khoảng cách và góc

(2) Khoảng30-40 giờ chỉ để đo góc

11.Điều kiện môi trường xung quanh

1)Nhiệt độ hoạt động: -20 ℃ ~ 50 ℃

2)Nhiệt độ bảo quản: -20 ℃ ~ 55 ℃

3)Nước uống-bằng chứng và bụi-bằng chứng:  IP54 (có pin)

4) Tiêu chuẩn Phụ kiện:Bộ chuyển đổi (bao gồm Cáp nguồn), Pin (Ni-H), Cáp truyền dữ liệu, Che mưa,

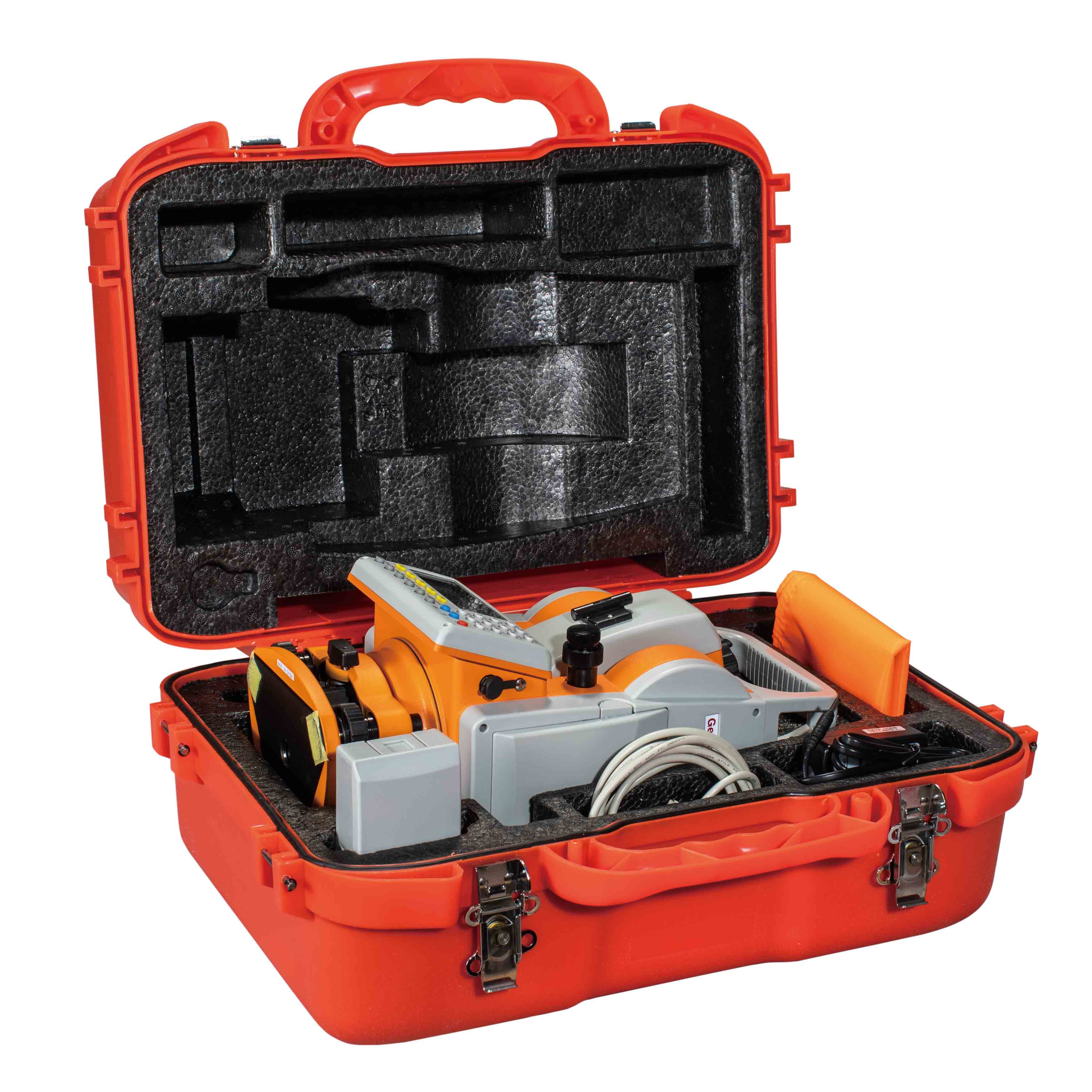

Túi đựng dụng cụ, Sách hướng dẫn sử dụng, Hộp đựng bằng nhựa
5) Tùy chọn Phụ kiện: Thanh USB (16G đến 32G)

Chi tiết đóng gói
Mô hình: GTS-605R
1.Kích thước dụng cụ: 350mm × 210mm × 190mm
2.NW: Dụng cụ: 6kg (w. Pin)
3.NW: Hộp đựng + Phụ kiện: 4kg
4.Qty. / CTN: 1pc
5.GW/ CTN:  13kg
6. kích thước / CTN: 0,11cbm (56cmx38cmx55cm)
