Điểm nổi bật
Model: OCS-360/6
1.sinh sáu-ống ống chuẩn trực Ga tàu
2.QuinHệ thống chuẩn trực ống QCS-5
3.Hệ thống chuẩn trực ống đơn FCS-550
4.Hỗ trợ khảo sát thang máy SES-1
5.Đối với máy toàn đạc, máy kinh vĩ, Cấp độ tự động...
| Số: | |
|---|---|
OCS-360/6
Geomaster
901580000
Thông số kỹ thuật
Người mẫu: OCS-360/6
Cái này thân thiện với người dùng và độ chính xác cao Trạm Collimator, bao gồm Hệ thống ống chuẩn trực 5 ống QCS-5, Hệ thống chuẩn trực kiểu sàn ống đơn FCS-550 và Hỗ trợ thang máy khảo sát SES-1, được thiết kế đặc biệt fhoặc hiệu chỉnh các thiết bị khảo sát như máy toàn đạc điện tử, máy kinh vĩ, Máy đo mức tự động, dụng cụ quang học, vân vân.
1.gấp năm lần-Hệ thống ống chuẩn trực QCS-5
1) Chiều cao hỗ trợ cột hạng nặng một mảnh: 2,25-2,30m
2) Ống quang học 5 ống (nhìn từ phía trước): Ống độ cao trên cùng, Ống độ cao trung bình, Ống ngang (Ống chuẩn trực, Ống căn chỉnh), Giữa Ống trầm cảm và ống trầm cảm đáy
3)Góc giữa ống cao nhất và ống cao trung bình: 15°±15'
4)Góc giữa ống cao trung và ống ngang: 15°±15'
5)Góc giữa ống ngang và ống lõm giữa: 15°±15'
6)Góc giữa ống lõm giữa và ống lõm đáy: 15°±15'
7) Điều chỉnh phạm vi đường chân trời Ống: Tóc ngang: ≦10'; Tóc dọc: ≦10'
số 8)Nguồn cấp: Đầu vào: AC220V; Đầu ra: DC3.0-4.5v,170-180mW
9) Ánh sáng Snguồn: lạnh lẽo màu xanh lá ánh sáng (điều chỉnh độ sáng vô cấp)
10)Đĩa Mức độ: 30'/2mm; Cấp độ tròn: 8'/2mm
11) Khoảng cách xem giữa QCS-5 và SES-1: 1,0-1,2m

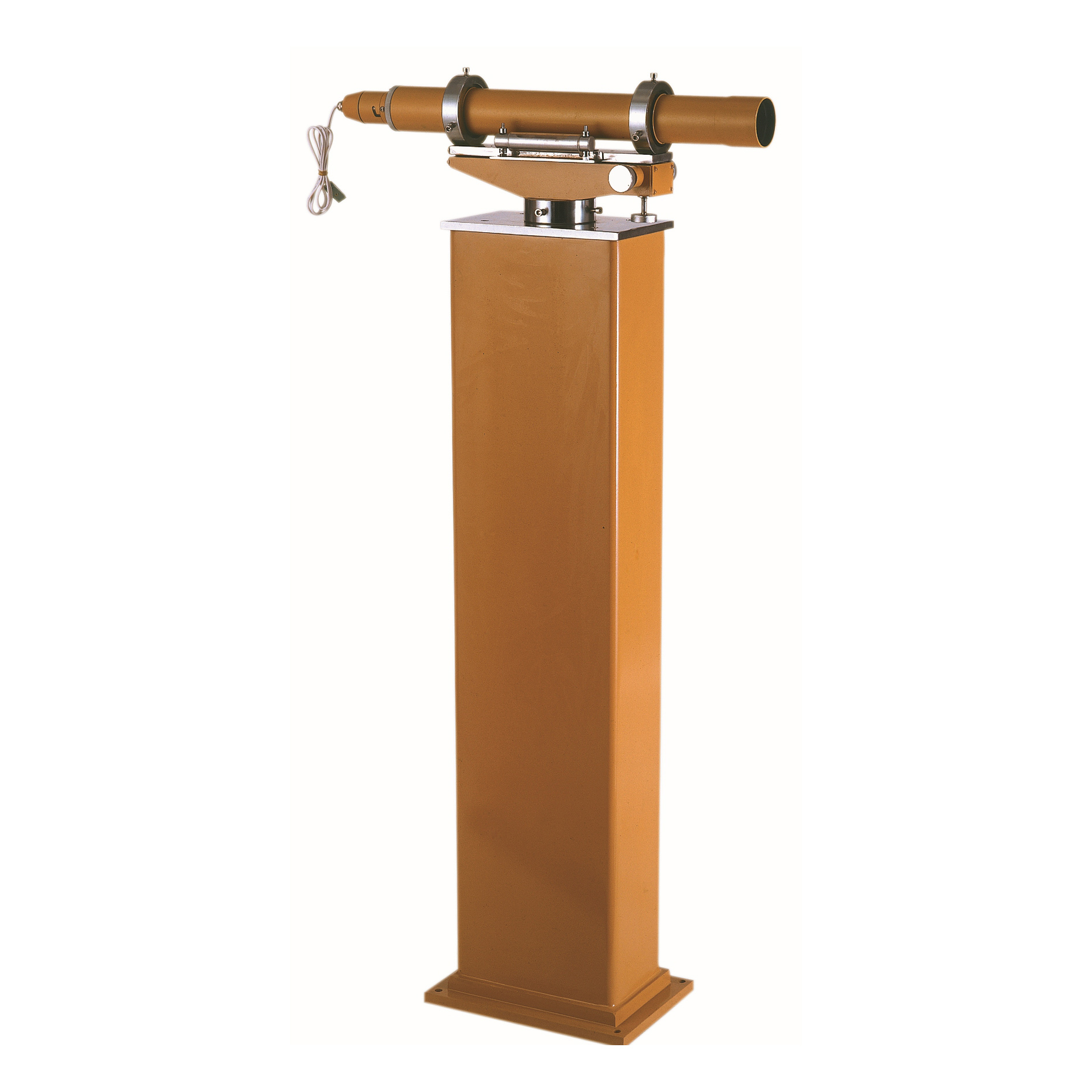

2.Hệ thống ống chuẩn trực kiểu sàn ống đơn FCS-550
Bao gồm một Ống căn chỉnh (nhìn từ phía sau) và Hỗ trợ ống (Cột)
1)Tiêu cự: 550mm
2)Khẩu độ hiệu quả: 55mm
3)Chiều dài ống: 535mm
4)Góc nhìn: 2°30'
5) Độ phóng đại của thấu kính mục tiêu: 0,4-0,5×
6)Nghị quyết: 3' (số đọc ước tính)
7)Lưới Tốt nghiệp: tối thiểu: 30';Tối đa: 10'
8) Khoảng cách xem ngắn nhất: 2m (~ ∞)
9)Phạm vi điều chỉnh vi mô: Tóc ngang: ≦10'; Tóc dọc: ≦10'
10)Đĩa Mức độ: 30'/2mm
11)Hỗ trợ ống (Cột) Chiều cao: 1000mm
12)Nguồn cấp: Đầu vào: AC220V; Đầu ra: DC3.5-4.0v,170-180mW
13) Ánh sáng Snguồn: lạnh lẽo màu xanh lá ánh sáng (điều chỉnh độ sáng vô cấp)
14)Khoảng cách xem giữa FCS-550 và SES-1: 1,0-1,2m
3. Chân chuẩn trực quang học OCS-1350
Di động và ổn định, được thiết kế đặc biệt để hỗ trợ các công cụ khảo sát như máy toàn đạc, máy kinh vĩ, cấp độ tự động, cấp độ laser, v.v.
1) Phạm vi chiều cao: 1050-1350mm
2)Chiều cao cột: 750mm
3)Chiều cao độ cao: ≧260mm
4)Với 8/5' nam giới Chủ đề phù hợp với mọi hiện tại Dụng cụ khảo sát
5)Trọng tải Dung tích: ≦35Kilôgam
Lưu ý: Mọi cải tiến sẽ có thể thay đổi mà không cần thông báo trước!!
