Điểm hỏng hóc thường gặp nhất trong hệ thống Máy tổng đài cơ giới tự động (AMTS) không phải là bản thân thiết bị robot mà là tính toàn vẹn hình học và độ ổn định vật lý của mạng mục tiêu quang học. Việc phân loại sai các loại mục tiêu hoặc không đảm bảo hình dạng điều khiển ổn định sẽ dẫn đến dữ liệu bị ô nhiễm. Khi các mục tiêu tham chiếu di chuyển hoặc mục tiêu giám sát bị linh hoạt cục bộ, hệ thống sẽ tạo ra các vectơ chuyển động sai. Điều này dẫn đến cảnh báo sai gây tốn kém, việc xây dựng bị dừng lại hoặc bỏ lỡ những sự cố thảm khốc.

Việc kiến ​​trúc một mạng AMTS có khả năng phòng thủ đòi hỏi phải có sự phân biệt chặt chẽ về mặt vận hành giữa tài sản di chuyển và kiểm soát tĩnh. Hướng dẫn này phân tích những khác biệt về chức năng, tiêu chí lựa chọn phần cứng và thực tế triển khai giữa các điểm giám sát so với các điểm tham chiếu để đảm bảo dữ liệu biến dạng có độ chính xác cao.

Bài học chính

  • Tách biệt chức năng nghiêm ngặt: Các điểm tham chiếu thiết lập hệ tọa độ của AMTS và phải duy trì trạng thái tĩnh tuyệt đối bên ngoài Vùng ảnh hưởng (ZOI); các điểm quan trắc theo dõi biến dạng thực tế của tài sản.

  • Sự bất cân xứng về phần cứng: Không sử dụng chung các thiết lập phần cứng giống hệt nhau. Các điểm tham chiếu yêu cầu lăng kính được bảo vệ môi trường, có độ chính xác cao trên các giá đỡ cứng, trong khi các điểm giám sát ưu tiên các hệ số dạng cấu hình thấp, tiết kiệm chi phí, phù hợp cho việc triển khai số lượng lớn.

  • Rủi ro "Điều khiển di chuyển": Mối đe dọa nghiêm trọng nhất đối với tính toàn vẹn dữ liệu là điểm tham chiếu bị biến dạng một cách tinh vi do giãn nở nhiệt, độ lún của mặt đất hoặc thiết kế giá đỡ kém mà phần mềm sẽ hiểu sai là chuyển động của cấu trúc được giám sát.

  • Căn chỉnh không đổi lăng kính: Việc kết hợp các loại lăng kính giám sát khác nhau mà không kiểm tra độ lệch vật lý của chúng (hằng số lăng kính) sẽ gây ra các lỗi toán học hệ thống ở cấp độ milimet trong quá trình tính toán tọa độ.

  • Dự phòng là bắt buộc: Một mạng mạnh mẽ yêu cầu tối thiểu 3 đến 5 điểm tham chiếu ổn định trên mỗi AMTS để cho phép điều chỉnh mạng bình phương nhỏ nhất một cách nghiêm ngặt và cách ly các điểm kiểm soát bị xâm phạm.

Vai trò của lăng kính giám sát trong kiến ​​trúc AMTS

AMTS sử dụng các phép đo tầm nhìn để tính toán tọa độ 3D theo thời gian. Thiết bị phát ra tia laser hồng ngoại tới mục tiêu quang học, đo khoảng cách dốc, góc ngang và góc đứng. Bằng cách lặp lại các phép đo này theo các khoảng thời gian đã định trước, hệ thống sẽ theo dõi những thay đổi ở cấp độ milimet trong môi trường vật lý. Độ tin cậy của những tính toán này phụ thuộc hoàn toàn vào các mục tiêu vật lý phản ánh tín hiệu.

Thiết kế mạng dựa trên sự phân công lao động cơ bản giữa các mục tiêu. Bạn sử dụng các điểm tham chiếu hoặc mục tiêu điều khiển để định hướng thiết bị. Những điều này thiết lập đường cơ sở không gian. Ngược lại, bạn sử dụng mục tiêu biến dạng để đánh giá chính nội dung đó. Lăng kính giám sát được lắp đặt trên tường chắn sẽ cho bạn biết tường hoạt động như thế nào, nhưng chỉ khi thiết bị trước tiên chứng minh được vị trí của nó bằng cách quan sát các điểm tham chiếu tĩnh.

Mỗi mục tiêu quang học có một hằng số lăng kính cụ thể, chẳng hạn như 0mm, -17,5mm hoặc -34,4mm. Giá trị này thể hiện sự căn chỉnh vật lý của điểm giữa kính lăng trụ so với trục lắp của nó. Nếu phần mềm không tính đến phần bù này thì phép đo khoảng cách sẽ có sai sót về mặt toán học. Độ lệch chùm tia cũng ảnh hưởng đến độ chính xác tuyệt đối của phép đo. Kính chất lượng cao giảm thiểu sự lan truyền của chùm tia laze quay trở lại, đảm bảo thiết bị đọc chính xác tâm của mục tiêu thay vì phản xạ bị méo.

Phần mềm giám sát xử lý hai luồng dữ liệu này một cách khác nhau trong quá trình tính toán đặt vị trí tự do hoặc cắt bỏ. Các chương trình như Leica GeoMoS hoặc Trimble 4D Control giả định các điểm tham chiếu có tọa độ cố định. Phần mềm sử dụng các điểm cố định này để tính toán vị trí hiện tại của AMTS. Khi vị trí của thiết bị được khóa về mặt toán học, phần mềm sẽ đo các điểm biến dạng và ghi lại bất kỳ vùng đồng bằng không gian nào dưới dạng chuyển động cấu trúc thực tế.

Để thực hiện cắt bỏ thích hợp, hệ thống tuân theo một trình tự cụ thể:

  1. AMTS thức dậy và chuyển sang các góc ngang và dọc được lập trình cho điểm tham chiếu đầu tiên.

  2. Thiết bị thực hiện quét nhận dạng mục tiêu tự động (ATR) để khóa vào trung tâm quang học chính xác của lăng kính.

  3. Nó ghi lại khoảng cách và góc, sau đó lặp lại quá trình này cho các điểm tham chiếu còn lại trong mạng.

  4. Phần mềm chạy điều chỉnh bình phương nhỏ nhất để tính tọa độ X, Y và Z hiện tại của thiết bị cùng với hướng của nó.

  5. Chỉ sau khi vượt qua quá trình kiểm tra chất lượng thống kê cho quá trình cắt bỏ, thiết bị mới bắt đầu đo các mục tiêu biến dạng.

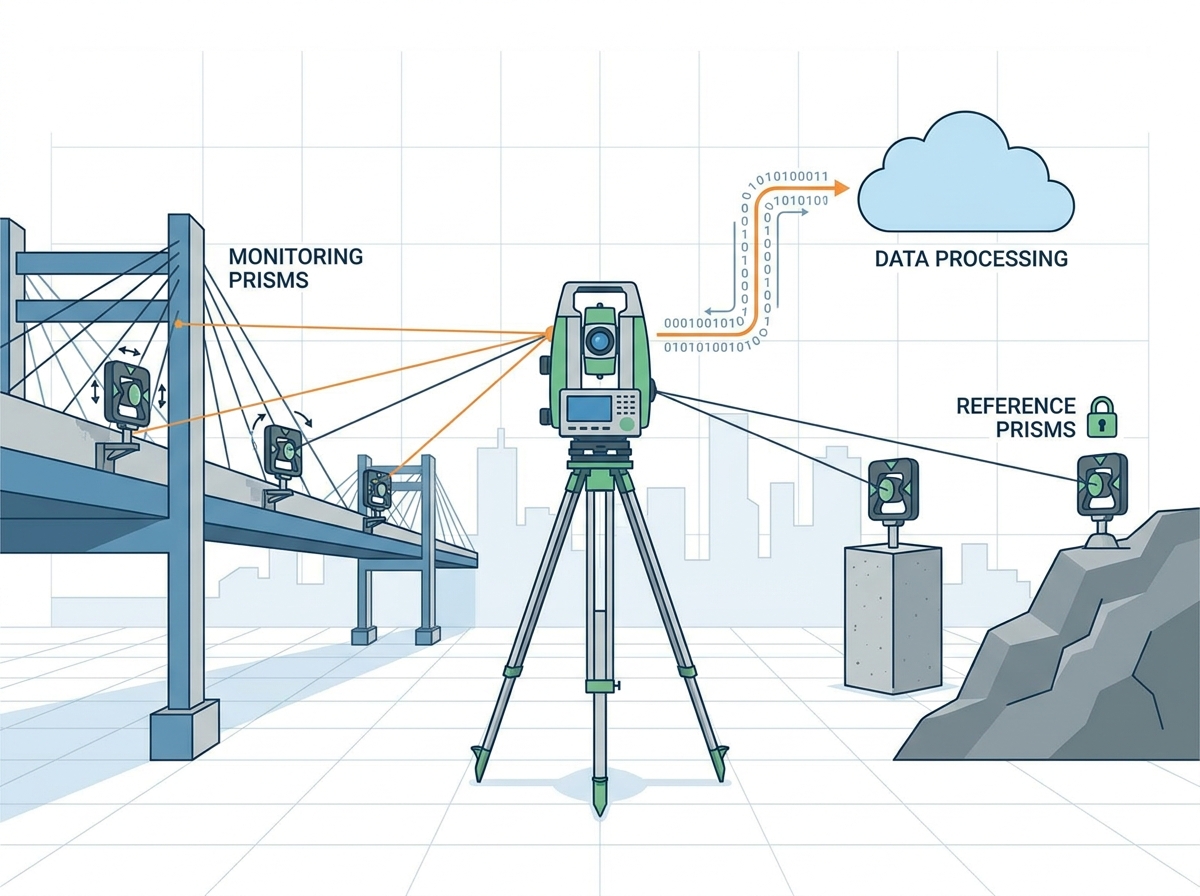

Giám sát lăng kính trong mạng AMTS

Điểm tham chiếu (Lăng kính điều khiển): Nền tảng của độ chính xác của mạng

Điểm tham chiếu là mục tiêu có tọa độ cố định, đã biết được sử dụng để xác định vị trí và hướng của AMTS cho mỗi chu kỳ đo. Thước đo thành công chính cho mục tiêu này là sự bất động tuyệt đối. Bạn phải xác định vị trí điểm nằm ngoài Vùng ảnh hưởng (ZOI) dự kiến ​​của hoạt động đào, đào hầm hoặc xây dựng. Nếu mặt đất xung quanh điểm tham chiếu dịch chuyển thì toàn bộ hệ tọa độ sẽ sụp đổ.

Điểm tham chiếu yêu cầu phần cứng mạnh mẽ. Chỉ định lăng kính thanh L có độ chính xác cao, lăng kính tròn được che chắn hoặc lăng kính 360 độ chuyên dụng nếu nhiều thiết bị AMTS chia sẻ cùng một mạng điều khiển. Lăng kính tham chiếu yêu cầu kính quang học cao cấp có độ lệch chùm tia thấp, thường dưới 2 cung giây. Chúng cũng cần lớp phủ phía sau bằng bạc hoặc đồng để tránh mất độ phản xạ theo thời gian do độ ẩm hoặc quá trình oxy hóa.

Yêu cầu lắp đặt cũng nghiêm ngặt như nhau. Lắp đặt các neo móng sâu, gắn các giá treo vào đá gốc hoặc gắn chúng vào các công trình liền kề đồ sộ, ổn định nhiệt. Bạn phải tránh các giá đỡ đúc hẫng chịu rung động của gió hoặc giãn nở nhiệt. Khi khoan bê tông làm điểm tham chiếu, hãy sử dụng epoxy kết cấu cường độ cao và để nó khô hoàn toàn trước khi gắn giá đỡ lăng kính. Các neo nêm cơ học có thể trượt dưới tải trọng động, làm ảnh hưởng đến hình dạng điều khiển.

Các kỹ sư phải đối mặt với sự cân bằng liên tục giữa việc đặt các điểm tham chiếu ở xa để đảm bảo độ ổn định và giữ chúng đủ gần để duy trì độ chính xác quang học cao. Tầm nhìn xa làm tăng nguy cơ khúc xạ khí quyển, nơi sóng nhiệt làm biến dạng chùm tia laser. Tuy nhiên, việc đặt chúng quá gần có nguy cơ bị ZOI mở rộng xâm lấn. Hơn nữa, lăng kính tham chiếu yêu cầu vệ sinh định kỳ để duy trì cường độ tín hiệu. Vị trí phải cân bằng giữa sự bất động tuyệt đối với khả năng tiếp cận vật lý an toàn cho đội bảo trì.

Điểm giám sát (Lăng kính biến dạng): Theo dõi thực tế kết cấu

Điểm giám sát là mục tiêu được cài đặt trực tiếp trên tài sản quan tâm. Bạn mong đợi tọa độ của điểm này sẽ thay đổi. Thước đo thành công chính là sự kết hợp có độ chính xác cao với cấu trúc. Mục tiêu phải di chuyển chính xác khi cấu trúc di chuyển, không có rung động độc lập, độ võng của khung hoặc biến dạng cục bộ.

Việc tuân theo hướng dẫn lăng kính giám sát cấu trúc đáng tin cậy sẽ giúp phân biệt giữa lăng kính mini và lăng kính 62mm tiêu chuẩn. Lăng kính mini cung cấp hệ số dạng cấu hình thấp lý tưởng cho các phép đo tầm ngắn và lắp đặt riêng biệt. Lăng kính 62mm tiêu chuẩn cung cấp bề mặt phản chiếu lớn hơn cần thiết cho tầm nhìn xa. Cấu hình lắp đặt rất khác nhau. Giá đỡ xoay, thanh chữ L, bu lông neo và đế từ phù hợp với các chất nền khác nhau như bê tông, kết cấu thép hoặc khối xây. Vì các dự án thường yêu cầu hàng trăm điểm giám sát so với một số điểm tham chiếu nên bạn phải cân bằng chi phí đơn vị với độ tin cậy quang học để mở rộng quy mô triển khai một cách hiệu quả.

Suy thoái môi trường đe dọa tính toàn vẹn dữ liệu lâu dài. Bụi tích tụ, độ ẩm xâm nhập và tia UV gây hại cho lớp phủ làm giảm tín hiệu trở lại trong các dự án kéo dài nhiều năm. Mũ che mưa và bụi tích hợp cung cấp sự bảo vệ cần thiết. Bạn cũng phải giải quyết các rủi ro về thể chất. Phá hoại, hư hỏng do tai nạn do thiết bị xây dựng và các vật cản tầm nhìn động như cần cẩu hoặc giàn giáo đòi hỏi phải lập kế hoạch địa điểm cẩn thận và vỏ bảo vệ chắc chắn.

Khi lắp đặt các mục tiêu biến dạng trên tường vữa hoặc tường cọc cát tuyến, phương pháp ghép sẽ quyết định chất lượng dữ liệu. Bắn một chiếc đinh bê tông xuyên qua vỏ lăng kính nhựa là không đủ. Bạn phải khoan và đặt thanh ren vào bê tông, sau đó luồn vỏ lăng trụ trực tiếp vào thanh. Điều này đảm bảo bất kỳ chuyển động nào được AMTS ghi lại đều phản ánh độ võng thực tế của tường chắn, thay vì cong vênh của vỏ nhựa dưới ánh nắng chiều.

Đánh giá so sánh: Điểm giám sát so với điểm tham chiếu

Để hiểu được sự khác biệt về phần cứng đòi hỏi phải so sánh trực tiếp các thông số kỹ thuật. Bạn không thể coi tất cả các mục tiêu quang học là hàng hóa có thể hoán đổi cho nhau. Các yêu cầu vật lý đặt ra cho một điểm kiểm soát vượt xa những yêu cầu đặt ra cho một mục tiêu biến dạng.

Đặc điểm kỹ thuật

Điểm tham chiếu (Kiểm soát)

Điểm giám sát (Biến dạng)

Độ lệch chùm tia

Độ chính xác cao (<2" đến 3")

Tiêu chuẩn (5" đến 10")

Lăng kính ổn định không đổi

Yêu cầu nhất quán tuyệt đối

Tùy chọn biến có thể chấp nhận được

Vật liệu phủ

Đồng/Bạc (chịu được thời tiết)

Ngân sách chống phản xạ hoặc không có lớp phủ

Độ cứng lắp đặt

Nền đá/Mỏ neo sâu

Giá treo bề mặt/thanh chữ L

Vật liệu nhà ở

Gia công nhôm hoặc thép không gỉ

Polymer có tác động cao hoặc hợp kim nhẹ

Sự dư thừa là một yêu cầu toán học cần thiết đối với các điểm tham chiếu. Bạn cần tối thiểu 3 đến 5 điểm ổn định để có thể phát hiện điểm bất thường về mặt thống kê. Nếu một điểm kiểm soát bị xâm phạm, phần mềm có thể cô lập điểm đó và tính toán vị trí thiết bị bằng cách sử dụng các điểm còn lại. Ngược lại điều này với mật độ điểm giám sát, được quyết định bởi các yêu cầu kỹ thuật kết cấu. Bạn nhắm mục tiêu biến dạng không gian dựa trên các khoảng ứng suất dự kiến ​​dọc theo tường vữa hoặc đỉnh đường hầm, thay vì khảo sát hình học.

Các điểm giám sát kỹ thuật quá mức gây ra các chi phí dự án không cần thiết, đặc biệt là khi triển khai hàng trăm đơn vị. Ngược lại, các điểm tham chiếu kỹ thuật kém đảm bảo lỗi dữ liệu hệ thống. Bạn phải phân bổ ngân sách rất nhiều cho sự ổn định kiểm soát. Ngoài ra, các điểm tham chiếu thường yêu cầu đường ngắm dài hơn để ở bên ngoài ZOI. Bạn giảm thiểu các lỗi khí quyển gây ra bằng cách lên lịch quan sát dư thừa và sử dụng các thuật toán lấy trung bình theo thời gian trong ngày.

Các chế độ lỗi thường gặp trong triển khai mạng Prism

Lỗi dữ liệu xếp tầng xảy ra khi điểm tham chiếu đi vào ZOI hoặc ổn định độc lập. Phần mềm cố gắng tính toán vị trí thiết bị bằng cách sử dụng đường cơ sở bị xâm phạm. Điều này chiếu các vectơ chuyển động sai lên mọi điểm giám sát trong mạng. Phần mềm xác định điều này thông qua sai số dư cao trong quá trình tính toán cắt bỏ. Bạn phải cách ly điểm xấu ngay lập tức để khôi phục tính toàn vẹn của mạng.

Việc nhập hằng số lăng kính không chính xác vào phần mềm trong quá trình cấu hình hệ thống sẽ tạo ra lỗi chia tỷ lệ hệ thống trên toàn mạng. Nếu mục tiêu vật lý có độ lệch -17,5mm nhưng phần mềm mong đợi là 0mm thì mọi phép đo khoảng cách sẽ bị sai lệch. Điều này làm hỏng hệ tọa độ từ chu kỳ đo đầu tiên.

Giá đỡ kim loại dài giãn nở và co lại khi nhiệt độ thay đổi theo ngày. Phần mềm ghi lại sự uốn cong nhiệt này dưới dạng chuyển động của cấu trúc, gây ra cảnh báo sai. Các chiến lược giảm thiểu bao gồm sử dụng giá đỡ ngắn, giá đỡ bằng thép invar, bóng đổ vật lý và lựa chọn neo chắc chắn để loại bỏ biến dạng cục bộ.

Nhiệt độ lung linh và độ dốc nhiệt độ uốn cong đường ngắm quang học. Điều này ảnh hưởng không tương xứng đến các điểm tham chiếu ở xa. Một chùm tia đi qua đường nhựa vào một buổi chiều nóng bức sẽ khúc xạ lên trên, làm thay đổi số đo góc đứng. Bạn giảm thiểu điều này thông qua các quan sát dư thừa và các phép đo trung bình được thực hiện trong các khoảng thời gian khí quyển ổn định, chẳng hạn như những giờ trước bình minh.

Mưa, sương, băng và bụi tích tụ làm suy giảm tín hiệu trở lại. Thiết bị gặp khó khăn trong việc khóa mục tiêu, dẫn đến thời gian chờ đo hoặc kết quả trả về không chính xác. Sử dụng lăng kính được làm nóng sẽ ngăn chặn sự hình thành băng và sương, trong khi kính được phủ kỵ nước đẩy nước và bụi, duy trì tầm nhìn rõ ràng trong môi trường khắc nghiệt.

Phần kết luận

Mạng AMTS đáng tin cậy phụ thuộc vào việc duy trì sự phân biệt chặt chẽ giữa điểm tham chiếu và điểm giám sát. Lăng kính tham chiếu xác định hệ tọa độ và phải duy trì ổn định bên ngoài Vùng ảnh hưởng, trong khi lăng kính giám sát phải được ghép cứng với cấu trúc để chuyển động của chúng thể hiện chính xác biến dạng thực.

Do đó, các điểm tham chiếu yêu cầu quang học có độ chính xác cao hơn, giá đỡ bền, nền móng ổn định và đủ dự phòng để điều chỉnh bình phương nhỏ nhất và phát hiện ngoại lệ. Các điểm giám sát có thể sử dụng phần cứng tiết kiệm hơn nhưng hình dạng lắp đặt, khả năng hiển thị và bảo vệ môi trường vẫn ảnh hưởng trực tiếp đến chất lượng dữ liệu.

Các hằng số lăng kính phải khớp chính xác với cấu hình phần mềm, đặc biệt là trong các mạng mục tiêu hỗn hợp. Việc kiểm tra thường xuyên về chuyển động của khung, biến dạng nhiệt, nhiễm bẩn và cường độ tín hiệu suy giảm cũng rất cần thiết. Dữ liệu biến dạng chính xác bắt đầu bằng hình học điều khiển ổn định—không phải hiệu chỉnh phần mềm sau khi mạng đã dịch chuyển.

Câu hỏi thường gặp

Câu hỏi: Sự khác biệt giữa điểm giám sát và điểm tham chiếu là gì?

Trả lời: Điểm tham chiếu là mục tiêu tĩnh nằm ngoài vùng ảnh hưởng được sử dụng để thiết lập tọa độ của thiết bị. Một điểm quan trắc được lắp đặt trực tiếp trên kết cấu để theo dõi biến dạng vật lý thực tế theo thời gian.

Câu hỏi: Hằng số lăng kính ảnh hưởng đến các phép đo trong mạng AMTS lăng kính hỗn hợp như thế nào?

Đáp: Các hằng số lăng kính quyết định độ lệch vật lý của tâm thủy tinh. Nếu cấu hình phần mềm không khớp với hằng số của mục tiêu vật lý, nó sẽ gây ra lỗi khoảng cách hệ thống, làm sai lệch tất cả các phép tính tọa độ.

Câu hỏi: Cần bao nhiêu lăng kính tham chiếu cho mạng AMTS?

Đáp: Một mạng mạnh cần có tối thiểu 3 đến 5 điểm tham chiếu ổn định. Sự dư thừa này cho phép phần mềm thực hiện các điều chỉnh bình phương tối thiểu và xác định xem một điểm kiểm soát đã di chuyển hay chưa.

Hỏi: Lăng kính giám sát có thể được sử dụng làm điểm tham chiếu không?

Đáp: Về mặt kỹ thuật thì có, nhưng điều này rất không được khuyến khích. Lăng kính giám sát thường thiếu kính có độ chính xác cao, độ lệch chùm tia thấp và lớp phủ bền thời tiết cần thiết cho các phép đo điều khiển ổn định, lâu dài.

Câu hỏi: Làm cách nào để phát hiện xem điểm tham chiếu đã di chuyển hay chưa?

Trả lời: Phần mềm phát hiện chuyển động của điểm tham chiếu bằng cách phân tích các lỗi dư trong quá trình tính toán cắt bỏ. Nếu khoảng cách và góc giữa các điểm kiểm soát thay đổi, hệ thống sẽ gắn cờ điểm bất thường để cách ly.

Hỏi: Loại lớp phủ lăng kính nào là tốt nhất để giám sát cấu trúc lâu dài?

Trả lời: Lớp phủ mặt sau bằng đồng hoặc bạc là tốt nhất để lắp đặt lâu dài. Chúng ngăn chặn quá trình oxy hóa, chống lại sự xâm nhập của hơi ẩm và duy trì độ phản chiếu cao trong các dự án kéo dài nhiều năm so với kính không tráng phủ hoặc kính chống phản xạ tiêu chuẩn.
