Trong đo lường khối lượng lớn, việc đạt được đường ngắm trên các tổ hợp ô tô hoặc hàng không vũ trụ phức tạp thường yêu cầu nâng cao thiết bị theo dõi bằng laser, vốn làm tăng nguy cơ độ không đảm bảo đo do rung, giãn nở nhiệt và độ lệch cấu trúc. Giá đỡ tay quay bằng tay và chân máy tĩnh gây ra những rủi ro vận hành đáng kể: thời gian ổn định kéo dài, khả năng rơi thiết bị trong quá trình điều chỉnh độ cao và độ chính xác dưới milimet bị ảnh hưởng khi mở rộng tối đa. Khi người vận hành điều chỉnh các thiết bị nặng ở độ cao theo cách thủ công, họ sẽ gây ra ứng suất cơ học và truyền nhiệt khi xử lý, làm giảm hiệu chuẩn cơ bản của thiết bị theo dõi.

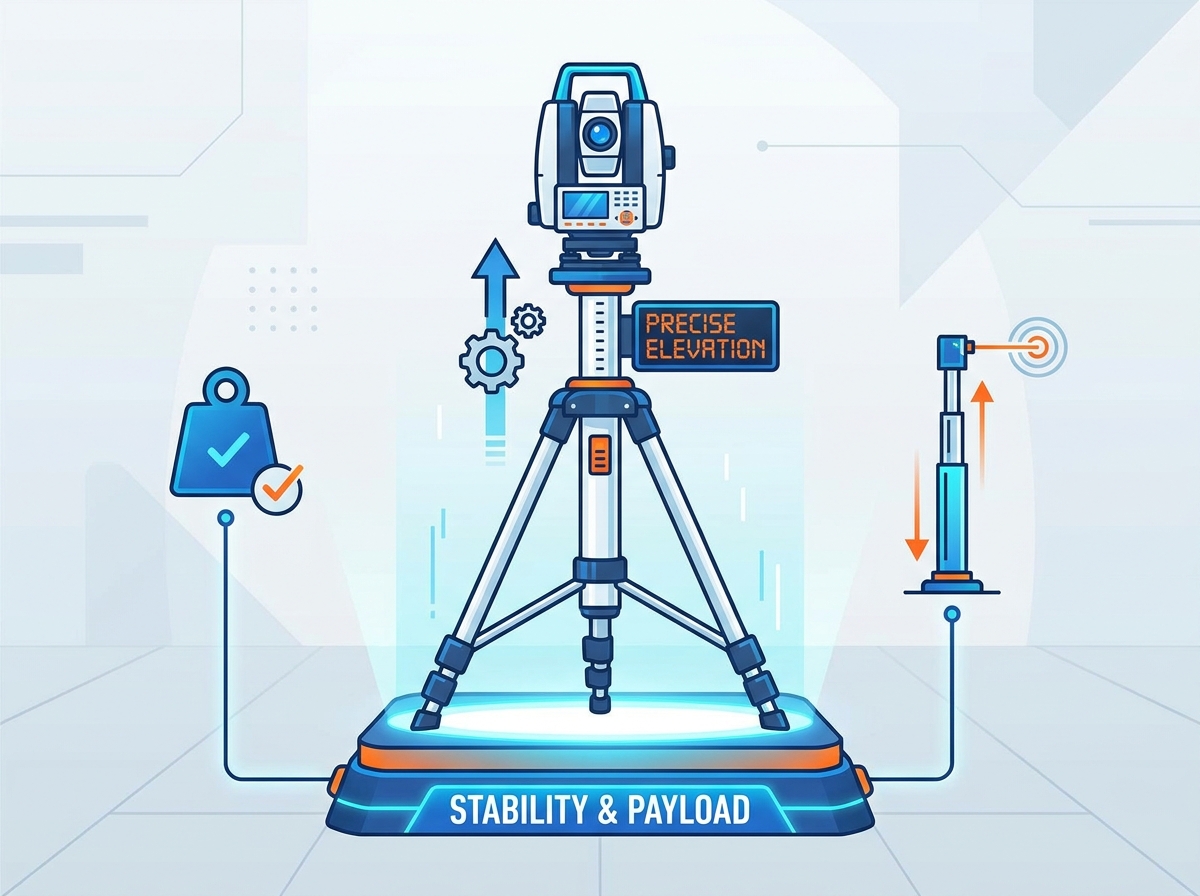

Việc chuyển đổi sang giải pháp cơ giới hóa hiệu suất cao sẽ giải quyết được những vấn đề này nhưng đòi hỏi phải có đánh giá kỹ thuật nghiêm ngặt. Hướng dẫn này chia nhỏ các tiêu chí kỹ thuật để chọn chân máy nâng độ cao có động cơ chính xác có khả năng hỗ trợ thiết bị đo lường có giá trị cao mà không ảnh hưởng đến tính toàn vẹn của dữ liệu. Chúng tôi sẽ kiểm tra các yêu cầu cơ học, động lực tải trọng và các biện pháp bảo vệ môi trường cần thiết để triển khai tại xưởng một cách đáng tin cậy.
Mở rộng ghi đè độ ổn định: Chiều cao tối đa không liên quan nếu chân đế thiếu độ cứng xoắn, khối lượng kết cấu và Hệ số giãn nở nhiệt (CTE) thấp cần thiết để giảm rung động xung quanh sàn nhà máy và cộng hưởng động cơ bên trong.
Tải trọng động và tĩnh: Giá đỡ cấp độ đo lường phải được đánh giá dựa trên khả năng tải trọng động—khả năng nâng cao thiết bị theo dõi, dây cáp và phụ kiện một cách trơn tru mà không bị đình trệ, gây ra phản ứng ngược cơ học hoặc gây ra độ lệch tải trọng tâm.
Điều khiển chính xác và khả năng lặp lại: Chân máy có động cơ tiên tiến sử dụng phản hồi của bộ mã hóa vòng kín để đạt được độ lặp lại ở độ cao dưới milimet, tích hợp trực tiếp với phần mềm đo lường không gian.
Hiệu quả vận hành: Độ cao được cơ giới hóa trực tiếp làm giảm thời gian chu kỳ đo bằng cách loại bỏ việc định vị lại thủ công, cho phép người vận hành duy trì đường ngắm liên tục từ một thiết lập duy nhất.
Giảm thiểu rủi ro và độ chắc chắn: Cơ chế nâng cao tự động, tự khóa ngăn chặn tình trạng rơi thiết bị thảm khốc, trong khi vỏ bọc công nghiệp được xếp hạng IP bảo vệ các thiết bị điện tử nhạy cảm của động cơ khỏi các chất gây ô nhiễm khắc nghiệt ở sàn nhà máy.
Người vận hành thường xuyên phải đối mặt với xung đột trực tiếp giữa việc cần các điểm thuận lợi cao hơn để đo các cấu trúc quy mô lớn và tính chất vật lý của hiệu ứng con lắc ngược. Khi bạn nâng một máy theo dõi laser nặng lên cột trung tâm, bạn sẽ nâng trọng tâm lên. Chiều cao tăng lên này hoạt động như một cánh tay đòn, khuếch đại các rung động vi mô từ sàn và các lỗi đo góc ở đầu thiết bị. Rung động gây ra độ lệch 0,01 độ ở chân đế có thể dẫn đến sai số thể tích lớn khi đo mục tiêu cách xa 20 mét. Việc duy trì đường ngắm qua cánh máy bay hoặc khung gầm ô tô là cần thiết, nhưng làm như vậy trên một bệ không ổn định sẽ làm mất đi tính chính xác của thiết bị.
Độ dốc nhiệt độ trong các cơ sở sản xuất trên cao càng làm phức tạp thêm động lực này. Môi trường công nghiệp hiếm khi duy trì nhiệt độ hoàn hảo ở mức 20°C (68°F). Nhiệt tăng lên, tạo ra các lớp nhiệt độ riêng biệt từ sàn đến trần nhà. Khi chân máy vươn ra không khí ấm hơn, vật liệu kết cấu sẽ giãn nở vì nhiệt. Nếu chân đế được chế tạo từ vật liệu có Hệ số giãn nở nhiệt (CTE) cao, thì cột trung tâm sẽ phát triển về mặt vật lý, làm mất đi các thông số trục Z đã hiệu chỉnh của thiết bị theo dõi. Việc triển khai thành công đòi hỏi phải duy trì độ chính xác thể tích đã nêu của thiết bị theo dõi laser, theo tiêu chuẩn ISO 10360-10, ở mức mở rộng tối đa.
Để hiểu được bối cảnh lắp đặt hệ thống đo lường, chúng ta phải đánh giá các giải pháp sẵn có. Chân đế chịu tải tĩnh mang lại độ ổn định tuyệt vời nhưng hoàn toàn thiếu tính linh hoạt theo chiều dọc, buộc người vận hành phải di chuyển chân đế và thực hiện các thiết lập nhảy cóc tốn thời gian. Chân máy quay bằng tay hoặc khí nén có khả năng điều chỉnh độ cao nhưng gây ra rung động nghiêm trọng, yêu cầu gắng sức và có nguy cơ bị rơi đột ngột nếu cơ chế khóa bị hỏng. Một hệ thống cơ giới hóa cung cấp chuyển động ổn định, có kiểm soát, thiết lập các hệ thống tự động làm nền tảng cho các buồng kiểm tra hiện đại.
Loại chân đế | Ổn định ở độ cao | Phương pháp điều chỉnh | Thời gian giải quyết | Nguy cơ rơi thiết bị |
|---|---|---|---|---|
Chân đế tĩnh điện hạng nặng | Xuất sắc | Không có (Đã sửa) | số không | Thấp |
Chân máy quay bằng tay | Kém đến trung bình | Tay quay / Giá đỡ & Bánh răng vật lý | Cao (Yêu cầu khóa thủ công) | Cao (Nếu bánh răng bị trượt) |
Chân máy nâng cao có động cơ | Xuất sắc | Hệ thống truyền động tự động | Tối thiểu (Giảm tốc mượt mà) | Thấp (Phanh an toàn không thành công) |
Xây dựng khối lượng lớn là không thể thương lượng đối với các ứng dụng đo lường. Các nhà sản xuất thường sử dụng gang, thép đã qua xử lý hoặc vật liệu tổng hợp sợi carbon có thành dày để hạ thấp trọng tâm và giảm thiểu sự trôi dạt nhiệt. Chân thanh chống kép, thanh giằng chéo chắc chắn và các cột trung tâm được nối đất chính xác giúp giảm độ lệch xoắn. Khi đầu máy theo dõi laser quay nhanh để thu được mục tiêu, nó sẽ tạo ra mô-men xoắn. Nếu chân máy thiếu độ cứng xoắn, lực quay này sẽ làm cho chân đế bị xoắn nhẹ, gây ra sai số đo ngay lập tức.
Cơ chế giảm chấn chủ động và thụ động giúp tách chân máy khỏi rung động tại xưởng. Sàn sản xuất là môi trường khắc nghiệt đối với quang học nhạy cảm. Các máy CNC, máy ép dập, cần cẩu trên cao và xe nâng hạng nặng gần đó truyền các rung động tần số thấp qua tấm bê tông. Các miếng đệm cách ly bằng chất đàn hồi, bánh xe có thể thu vào và chân cân bằng chịu lực cao là những yếu tố cần thiết để chặn các tần số này. Mục đích là giảm thời gian ổn định—khoảng thời gian cần thiết để chân đế ngừng rung sau khi di chuyển—xuống mức không tuyệt đối.
Hệ thống truyền động cơ học quyết định độ êm ái và độ tin cậy của độ cao. Vít bi chính xác, bộ truyền động tuyến tính hoặc bộ truyền động bánh răng trục vít tự khóa vượt trội hơn rất nhiều so với các thiết lập thanh răng và bánh răng tiêu chuẩn. Hành trình cơ giới hóa liên tục, có tốc độ thay đổi cho phép định vị chính xác mà không cần tăng từng bước, giật liên quan đến giá đỡ thủ công. Cấu hình tăng tốc và giảm tốc mượt mà giúp hệ thống quang học bên trong của thiết bị theo dõi không bị rung trong quá trình di chuyển.
Khả năng lặp lại định vị phụ thuộc rất nhiều vào các hệ thống điều khiển vòng kín. Bộ mã hóa tuyến tính và kết quả đọc kỹ thuật số (DRO) cho phép hệ thống đạt được và lặp lại độ cao thẳng đứng chính xác trong phạm vi micron. Dữ liệu này thường có thể được đưa trực tiếp vào phần mềm đo lường, cho phép hệ thống tự động bù cho độ cao mới. Hơn nữa, hệ thống phanh an toàn điện từ và khóa cơ học là rất quan trọng. Các hệ thống này ngăn chặn cột trung tâm bị trôi xuống dưới khi chịu tải hoặc bị đổ nếu nguồn điện động cơ bị cắt hoặc mất đột ngột.
Hiểu được khả năng tải trọng đòi hỏi phải phân biệt giữa xếp hạng tĩnh và xếp hạng động. Tải trọng tĩnh là trọng lượng tối đa mà chân máy có thể hỗ trợ khi đứng yên hoàn toàn. Tải trọng động là trọng lượng mà cột có động cơ có thể nâng và hạ liên tục một cách an toàn mà không làm động cơ bị chết máy, làm quá nhiệt thiết bị điện tử truyền động hoặc gây mài mòn sớm trên ray dẫn hướng. Thiết lập đo lường hiếm khi chỉ bao gồm bộ theo dõi.
Để xác định kích thước chính xác của giá đỡ có động cơ, bạn phải tính toán tổng tải trọng động. Hãy làm theo các bước sau để xác định yêu cầu tải trọng thực tế của bạn:
Xác định trọng lượng cơ bản của thiết bị theo dõi laser.
Thêm trọng lượng của bộ điều khiển bên ngoài hoặc bộ xử lý nếu được gắn vào cột.
Tính toán trọng lượng của tất cả các thiết bị giám sát môi trường, trạm thời tiết và hệ thống cáp hạng nặng treo trên thiết bị.
Bao gồm khối lượng của bất kỳ vòng lắp thứ cấp, giá đỡ lệch hoặc đồ gá tùy chỉnh nào.
Áp dụng mức giới hạn an toàn 30-50% cho tổng số tiền để đảm bảo động cơ hoạt động hiệu quả mà không bị căng thẳng.
Tải lệch tâm đưa ra một thách thức cơ học cụ thể. Tải trọng lệch hoặc không đối xứng sẽ dịch chuyển trọng tâm ra khỏi trục trung tâm của cột nâng. Sự phân bổ trọng lượng không đồng đều này buộc các ray dẫn hướng phải chịu tải trọng ngang, gây ra sự ràng buộc, ma sát quá mức hoặc độ lệch cấu trúc. Cần có vòng bi dẫn hướng tuyến tính chắc chắn và dung sai gia công chặt chẽ để giảm thiểu rủi ro này và duy trì chuyển động dọc trơn tru.
Chân máy có động cơ yêu cầu nguồn điện đáng tin cậy, thường là nguồn điện xoay chiều 110V/220V hoặc bộ pin DC dung lượng cao. Nguồn điện được kết nối tạo ra các mối nguy hiểm khi di chuyển và hạn chế tính di động trong các bộ phận sản xuất chật hẹp, đặc biệt là khi điều hướng xung quanh các đồ gá lắp hàng không vũ trụ lớn. Tuy nhiên, động cơ và nguồn điện bên trong có thể tạo ra nhiễu điện từ (EMI). Nếu không được che chắn, EMI này có thể làm giảm tín hiệu cảm biến nhạy cảm của thiết bị theo dõi và làm gián đoạn giao tiếp Wi-Fi giữa thiết bị theo dõi và máy tính xách tay đo lường.
Việc đánh giá các mẫu máy chạy bằng pin cung cấp tính di động thực sự, cho phép người vận hành di chuyển hệ thống mà không cần kéo dây nối dài. Các hệ thống quản lý cáp tích hợp, chẳng hạn như xích dẫn cáp hoặc kênh định tuyến nội bộ, giúp ngăn cáp theo dõi khỏi bị ràng buộc hoặc vướng víu trong quá trình thay đổi độ cao. Đảm bảo hệ thống cơ giới có hệ thống cáp được bảo vệ chặt chẽ và sử dụng động cơ DC không chổi than để giảm thiểu nhiễu điện từ.
Khối lượng cần thiết để giảm rung hiệu quả vốn đã ảnh hưởng đến tính di động. Chân máy quá nặng có thể cần đến xe nâng hoặc cần cẩu để định vị lại, điều này hoàn toàn làm mất đi mục đích của hệ thống đo lường di động. Người vận hành cần di chuyển thiết bị một cách hiệu quả giữa các trạm đo mà không gây nguy cơ thương tích hoặc cần đến máy móc hạng nặng.
Hãy tìm những hệ thống được trang bị bánh xe có thể thu vào không bị mòn, chất lượng cao. Các lựa chọn chịu lực bằng không khí cũng có hiệu quả cao trong việc di chuyển các giá đỡ lớn trên sàn epoxy nhẵn mà không tốn nhiều công sức. Điểm nâng hoặc túi nĩa tích hợp là cần thiết để vận chuyển lâu hơn. Các tính năng tự cân bằng chủ động, chẳng hạn như chân cân bằng có động cơ hoặc đế gimbal tự động, cân bằng nhanh chóng và chính xác toàn bộ chân đế chỉ bằng một nút bấm, cắt giảm đáng kể thời gian thiết lập tại mỗi vị trí mới.
Môi trường tại cửa hàng hiếm khi sạch sẽ. Chúng chứa các chất gây ô nhiễm trong không khí, bao gồm chất lỏng cắt, sương mù nước làm mát, bụi kim loại từ hoạt động mài và các mảnh vụn mài mòn. Nếu những chất gây ô nhiễm này đọng lại trên các vít chì lộ ra hoặc xâm nhập vào vỏ động cơ, chúng sẽ nhanh chóng làm kẹt cơ chế nâng cao và phá hủy các thiết bị điện tử.
Việc lựa chọn hệ thống có hộp xếp bảo vệ trên cột trung tâm là rất quan trọng. Dẫn hướng tuyến tính kín và xếp hạng Bảo vệ chống xâm nhập (IP) tổng thể ít nhất là IP54 hoặc IP65 cho bộ truyền động và vỏ điều khiển đảm bảo hệ thống có thể tồn tại trong điều kiện công nghiệp khắc nghiệt. Giá đỡ đo lường phải chắc chắn như các máy công cụ hoạt động trong cùng một cơ sở.
Phân tích chi phí vốn ban đầu của hệ thống nâng cao cơ giới đòi hỏi phải xem xét năng suất hoạt động. Việc giảm số giờ lao động dành cho việc điều chỉnh chân đế theo cách thủ công, chờ rung động lắng xuống và thực hiện các thiết lập dự phòng sẽ nhanh chóng bù đắp khoản đầu tư ban đầu. Khi người vận hành có thể điều chỉnh độ cao thông qua điều khiển từ xa hoặc giao diện phần mềm, họ vẫn tập trung vào việc thu thập dữ liệu thay vì vật lộn với phần cứng nặng nề.
Các giá đỡ có động cơ có thể được tích hợp vào các ô đo lường hoàn toàn tự động thông qua SDK hoặc API. Điều này cho phép kích hoạt điều chỉnh độ cao tự động trực tiếp bằng phần mềm đo lường không gian như SpatialAnalyzer hoặc PolyWorks. Khi phần mềm chạy quy trình kiểm tra tự động, nó sẽ ra lệnh cho chân máy nâng lên độ cao chính xác cần thiết cho tầm nhìn tiếp theo, loại bỏ hoàn toàn sự can thiệp của con người khỏi chu kỳ chuyển động.
Định giá chân máy như một chính sách bảo hiểm cho những hư hỏng nghiêm trọng. Việc đánh rơi máy theo dõi laser có giá trị cao do trượt tay quay thủ công hoặc hỏng khí nén sẽ dẫn đến chi phí sửa chữa lớn, thời gian dừng hiệu chuẩn lại và mất năng lực sản xuất. Hơn nữa, hãy xem xét khả năng mở rộng. Đảm bảo chân máy sử dụng ren lắp tiêu chuẩn, chẳng hạn như ren 3½"-8 tiêu chuẩn ngành, để đáp ứng các nâng cấp trong tương lai cho các kiểu thiết bị theo dõi khác nhau, cánh tay có khớp nối hoặc máy quét laze trên mặt đất.
Chân máy nâng cao có động cơ chính xác không chỉ đơn thuần là một phụ kiện; nó là một thành phần tích cực, quan trọng của vòng đo lường đo lường, tác động trực tiếp đến tính hợp lệ của dữ liệu và an toàn vận hành. Việc dựa vào các giá đỡ thủ công để kiểm tra khối lượng lớn, giá trị cao sẽ gây ra rủi ro không cần thiết và kém hiệu quả. Các nhóm mua sắm và kỹ thuật phải ưu tiên khả năng chịu tải động, độ cứng xoắn, độ ổn định nhiệt và hệ thống phanh an toàn trên độ cao tuyệt đối tối đa.
Kiểm tra trọng lượng tải trọng của thiết bị theo dõi laser hiện tại của bạn, bao gồm tất cả các dây cáp và phụ kiện, để đảm bảo bạn chỉ định một giá đỡ có khả năng nâng động phù hợp.
Đánh giá tần số rung và biên dạng nhiệt của sàn xưởng để xác định vật liệu giảm chấn cần thiết và các yêu cầu CTE cho giá đỡ mới của bạn.
Xem lại các tùy chọn nguồn điện của cơ sở của bạn và nhu cầu quản lý cáp để quyết định giữa các mẫu di động dùng pin AC hoặc pin DC.
Liên hệ với chuyên gia lắp đặt đo lường để yêu cầu trình diễn kỹ thuật và xem xét các thông số kỹ thuật chính xác cho cảm biến kiểm tra của bạn.
Đáp: Tải trọng tĩnh là trọng lượng tối đa mà chân máy có thể hỗ trợ khi đứng yên mà không bị hư hỏng cấu trúc. Tải trọng động là trọng lượng tối đa mà động cơ bên trong và hệ thống truyền động có thể nâng và hạ liên tục một cách an toàn mà không bị chết máy, quá nhiệt hoặc gây hao mòn cơ học.
Trả lời: Chiều cao tăng lên hoạt động như một cánh tay đòn, khuếch đại các rung động nhỏ trên sàn, sự giãn nở nhiệt và dòng không khí xung quanh. Nếu không có đủ khối lượng và độ cứng của chân máy, chuyển động này sẽ gây ra các lỗi góc trong các phép đo của thiết bị theo dõi, điều này sẽ xảy ra trên khoảng cách xa.
Trả lời: Bộ mã hóa vòng kín liên tục theo dõi vị trí thẳng đứng chính xác của cột nâng. Điều này đảm bảo hệ thống có thể lặp lại việc định vị độ cao với dung sai dưới milimet và cung cấp dữ liệu độ cao chính xác trực tiếp vào phần mềm đo lường.
Trả lời: Chân đế có động cơ chất lượng cao sử dụng vít me tự khóa, bộ truyền động bánh răng sâu hoặc phanh điện từ an toàn tự động gài và khóa cột tại chỗ khi nguồn điện bị mất hoặc bị gián đoạn ngay lập tức.
Trả lời: Vật liệu tổng hợp sợi carbon và hợp kim đúc chuyên dụng mang lại tỷ lệ tốt nhất về độ bền trên trọng lượng với Hệ số giãn nở nhiệt (CTE) đặc biệt thấp, đảm bảo chân đế không giãn nở hoặc co lại đáng kể khi có sự thay đổi nhiệt độ trên sàn xưởng.
Đáp: Thời gian ổn định là khoảng thời gian cần thiết để chân đế ngừng rung sau khi được di chuyển hoặc điều chỉnh. Chân đế được gắn động cơ chính xác giúp tăng tốc và giảm tốc mượt mà, giảm thiểu sự cộng hưởng cấu trúc và giảm thời gian ổn định xuống gần bằng 0 so với quay tay.
