Chi phí vận hành tiềm ẩn trong chụp ảnh thực tế thường xuất phát từ một biến số duy nhất bị bỏ qua: vị trí đặt máy quét laser 3D dưới mức tối ưu. Khi đội ngũ hiện trường sử dụng các chân máy có chiều cao tiêu chuẩn, tĩnh trong các môi trường phức tạp như công trường xây dựng đang hoạt động, cơ sở lắp đặt MEP dày đặc hoặc cơ sở đa cấp, họ vô tình tạo ra chi phí gộp. Độ cao cố định tạo ra bóng dữ liệu và góc tới kém. Những hạn chế vật lý này làm giảm độ trung thực tổng thể của tập dữ liệu, làm phức tạp việc đăng ký đám mây điểm và buộc các nhà khảo sát phải thực hiện các trạm quét quá mức hoặc quét lại hiện trường tốn kém để thu thập hình học bị thiếu.
Điều chỉnh độ cao động là điều cần thiết để chụp ảnh thực tế chuyên nghiệp. Việc chuyển đổi từ hệ thống quay cố định hoặc quay tay sang chân máy có độ cao có động cơ có thể điều chỉnh được là một bước nâng cấp quan trọng đối với các nhà quản lý Thiết kế và Xây dựng Ảo cũng như các công ty khảo sát. Bằng cách kiểm soát độ cao chính xác của máy quét, người vận hành sẽ loại bỏ các vùng bị che khuất, tối ưu hóa tầm nhìn và đảm bảo dữ liệu không gian có độ chính xác cao, khối lượng lớn cần thiết cho quy trình làm việc song sinh kỹ thuật số hiện đại.

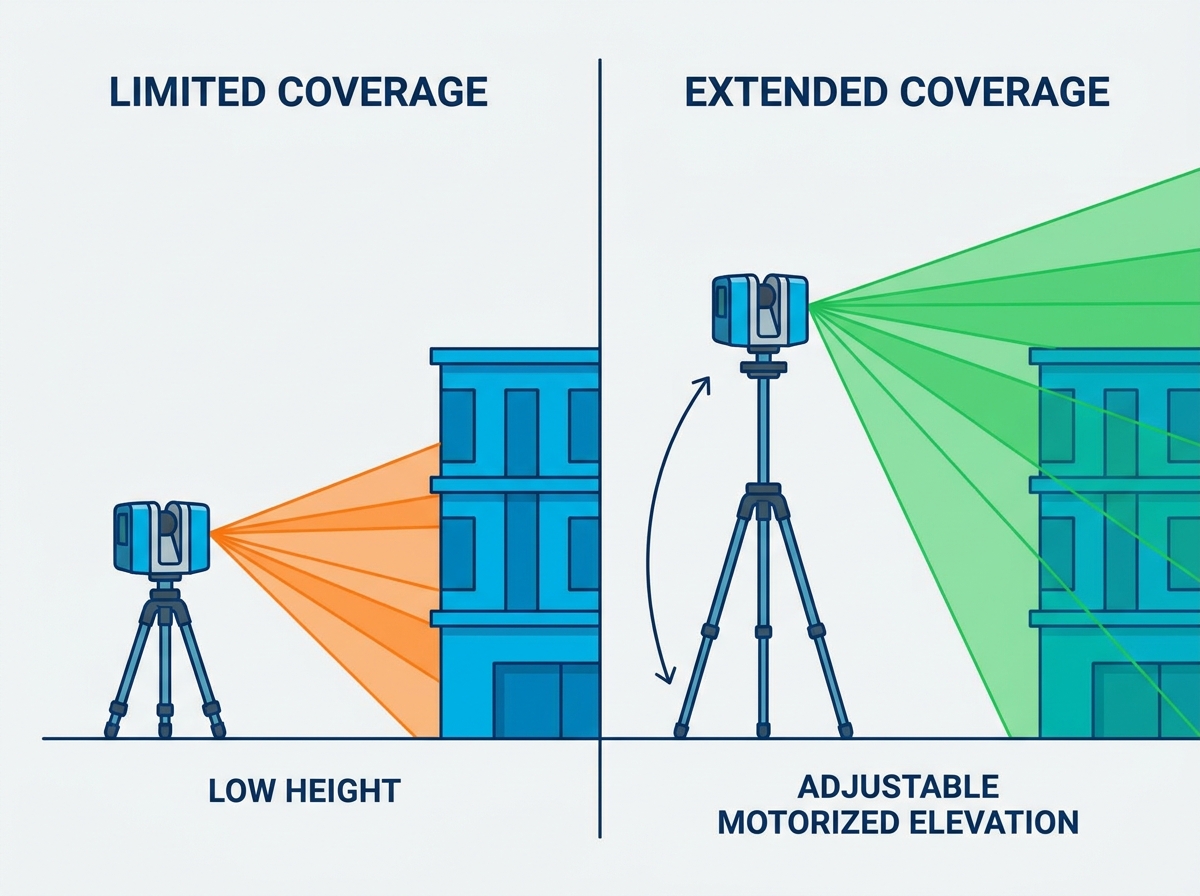

Chiều cao quyết định phạm vi phủ sóng: Nâng máy quét sẽ làm thay đổi góc tới, giảm đáng kể bóng dữ liệu do vật cản ở mức sàn và hình dạng phức tạp trên cao gây ra.
Độ ổn định tương đương với độ chính xác: Việc mở rộng chiều cao máy quét gây ra rủi ro xoắn và rung; việc giảm thiểu độ lệch là không thể thương lượng đối với việc đăng ký đám mây điểm cấp milimet.
Hiệu suất cơ giới hóa: Chân máy có độ cao có động cơ có thể điều chỉnh giúp giảm mệt mỏi về thể chất, tăng tốc thời gian thiết lập giữa các trạm quét và cho phép thu thập dữ liệu an toàn hơn trong môi trường nguy hiểm hoặc hạn chế.
Đăng ký và hiển thị mục tiêu: Nâng cao máy quét sẽ cải thiện tầm nhìn tới các mục tiêu đăng ký (quả cầu và bàn cờ), đảm bảo các ràng buộc hình học mạnh mẽ hơn trong quá trình căn chỉnh giữa các đám mây và dựa trên mục tiêu.
ROI gắn liền với việc giảm số lần quét: Lợi nhuận tài chính cơ bản của hệ thống độ cao động đến từ việc giảm tổng số thiết lập cần thiết để đạt được phạm vi bao phủ toàn bộ khu vực.
Thành công trong việc chụp ảnh thực tế phụ thuộc vào ba tiêu chí chính: phạm vi bao phủ không gian hoàn chỉnh, nhiễu dữ liệu tối thiểu và dung sai đăng ký chặt chẽ. Độ cao của máy quét trực tiếp quyết định hiệu suất trên cả ba số liệu. Khi máy quét hoạt động ở tầm mắt tiêu chuẩn của con người, nó sẽ tương tác với môi trường từ một vị trí thuận lợi rất hạn chế. Hạn chế này buộc các nhà khai thác phải cân bằng nhu cầu phủ sóng toàn diện với những hạn chế về mặt vật lý của địa điểm. Bạn thường gặp phải tình trạng chất lượng dữ liệu bị ảnh hưởng hoặc lịch trình hiện trường quá tải. Nếu bạn quét một phòng cơ khí từ khoảng cách 1,5 mét so với mặt boong, bạn sẽ bỏ sót phần trên của ống dẫn và các móc treo. Bạn phải di chuyển máy quét thêm năm lần nữa chỉ để xem điều gì đang xảy ra gần trần nhà.
Hình dạng của quá trình quét laser về cơ bản gắn liền với góc tới. Khi xung laser chạm vào một bề mặt ở góc dốc và nông, dấu chân của chùm tia laser sẽ dài ra. Độ giãn dài này làm giảm mật độ điểm và tăng tiếng ồn. Nó làm cho việc trích xuất các cạnh hoặc độ lệch bề mặt chính xác gần như không thể. Nếu bạn đang cố gắng lập mô hình cho độ phẳng của một tấm bê tông, thì góc nông sẽ cung cấp cho bạn dữ liệu mờ mà phần mềm khó diễn giải được.
Nâng cao máy quét về cơ bản sẽ làm thay đổi hình dạng này. Bằng cách nâng cảm biến lên, góc tới so với hệ thống MEP trên cao, kết cấu thép và trần thả trở nên vuông góc hơn. Cú đánh vuông góc đảm bảo dấu vết chùm tia chặt hơn, tín hiệu phản hồi rõ ràng hơn và mật độ điểm cao hơn đáng kể. Góc tới được tối ưu hóa cải thiện độ phản xạ bề mặt và giá trị trả về cường độ. Các giá trị cường độ này thúc đẩy các tác vụ xử lý hậu kỳ tự động, chẳng hạn như phân loại vật liệu và trích xuất tính năng trong phần mềm đám mây điểm. Bạn sẽ có được các cạnh sắc nét trên dầm thép và đường nét rõ ràng trên ống nhựa PVC.
Sự lộn xộn trên mặt đất phá hủy việc thu thập dữ liệu hoàn chỉnh. Máy móc, vật liệu xây dựng tạm thời, hộp đựng và tường ngăn tạo ra những khoảng trống dữ liệu khổng lồ. Chúng tôi gọi những cái bóng này. Bởi vì máy quét laser yêu cầu đường ngắm trực tiếp nên bất kỳ vật thể nào giữa cảm biến và bề mặt mục tiêu đều chặn xung laser. Bạn nhận được một khoảng trống trong đám mây điểm.
Độ dài của bóng dữ liệu được điều chỉnh về mặt toán học bởi chiều cao của máy quét, chiều cao của vật cản và khoảng cách giữa chúng. Chiều cao máy quét thấp phía sau vật cản cao sẽ tạo ra bóng dài và rộng. Bằng cách tăng độ cao của máy quét, người vận hành có thể quan sát hiệu quả sự lộn xộn trên mặt đất. Bạn thu nhỏ đáng kể vùng che khuất và chụp được hình học phía sau chướng ngại vật mà không cần phải di chuyển chân máy đến vị trí mới. Điều chỉnh duy nhất này giúp tiết kiệm hàng giờ thời gian thực địa trên một địa điểm làm việc đông đúc.
Nâng cao máy quét giải quyết được các vấn đề về phạm vi phủ sóng nhưng lại gây ra những thách thức cơ học phức tạp. Việc mở rộng cột buồm làm thay đổi trọng tâm. Nó làm tăng tính nhạy cảm của tải trọng với các lực bên ngoài. Tải trọng gió, rung động mặt đất xung quanh từ máy móc hạng nặng và vi xoắn được tạo ra bởi gương quay tốc độ cao của máy quét đều tác động lên cột mở rộng. Một máy quét quay ở tốc độ cao tạo ra một lực quay đáng kinh ngạc.
Nếu cột ba chân không đủ độ cứng thì các lực này sẽ gây ra rung động vi mô ở cấp độ cảm biến. Trong bối cảnh quét cấp milimet, ngay cả một phần nhỏ độ lệch cũng có thể chuyển thành lỗi đăng ký vĩ mô. Những lỗi này biểu hiện ở các bức tường đôi, đường ống không thẳng hàng và các đám mây điểm mờ không đạt được các bước kiểm tra kiểm soát chất lượng. Giảm thiểu độ lệch thông qua kỹ thuật mạnh mẽ là điều không thể thương lượng khi vận hành ở độ cao mở rộng. Bạn cần một chân đế vững chắc và một cột buồm cứng để giữ cho IMU hoạt động tốt.
Hiểu được sự phát triển của phần cứng lắp đặt cung cấp cơ sở cần thiết để đánh giá các hệ thống độ cao hiện đại. Mỗi danh mục đều có những ưu điểm và hạn chế riêng biệt dựa trên nhu cầu cụ thể của môi trường quét. Đội ngũ hiện trường cần biết chính xác công cụ nào phù hợp với công việc.
Loại chân máy | Chiều cao tối đa | Lợi thế chính | Hạn chế chính | Trường hợp sử dụng tốt nhất |
|---|---|---|---|---|
Chiều cao cố định tiêu chuẩn | ~2 mét | Thiết lập nhẹ, nhanh chóng | Bóng dữ liệu nghiêm trọng | Các công trường dân dụng bằng phẳng, thông thoáng |
Cột quay bằng tay | ~4 mét | Tăng phạm vi tiếp cận theo chiều dọc | Mệt mỏi về thể chất, cử động giật cục | Quét góc cao thường xuyên |
Độ cao cơ giới | Hơn 5 mét | Vận hành êm ái, từ xa | Trọng lượng vận chuyển nặng hơn | MEP dày đặc, cơ sở vật chất phức tạp |
Chân máy khảo sát tiêu chuẩn vẫn là giải pháp lắp đặt phổ biến nhất. Chúng có độ ổn định cao, tiết kiệm chi phí, nhẹ và cho phép triển khai nhanh chóng. Hạn chế chính của họ là chiều cao. Giới hạn ở khoảng 1,5 đến 2 mét, chúng yêu cầu người vận hành thực hiện nhiều trạm quét hơn đáng kể để di chuyển xung quanh chướng ngại vật. Trong cài đặt công nghiệp hoặc MEP, việc chỉ dựa vào chân máy có chiều cao cố định sẽ đảm bảo tỷ lệ tạo bóng cao. Bạn sẽ mất nhiều ngày để làm những việc lẽ ra phải mất hàng giờ chỉ để có được tầm nhìn xung quanh ống dẫn.
Cột quay bằng tay giải quyết các hạn chế về chiều cao của chân máy tiêu chuẩn. Chúng cho phép cảm biến đạt độ cao từ 4 đến 5 mét. Cơ chế hoạt động tương đối đơn giản nhưng chúng đặt ra những thách thức trong vận hành. Việc quay một máy quét hạng nặng trên mặt đất lên độ cao tối đa đòi hỏi nhiều yêu cầu về thể chất và chậm chạp. Việc điều chỉnh thủ công bị giật sẽ gây ra hiện tượng trượt hiệu chỉnh máy quét hoặc làm ảnh hưởng đến mức độ cài đặt. Cột buồm bằng tay yêu cầu người vận hành phải có mặt tại chân đế. Điều này giúp loại bỏ khả năng hoạt động từ xa trong khu vực nguy hiểm hoặc gần nơi có phương tiện giao thông đang hoạt động.
Hệ thống cơ giới sử dụng bộ truyền động điện để cung cấp khả năng điều chỉnh theo chiều dọc liên tục và trơn tru. Chúng tự hào về khả năng tải trọng cao phù hợp với máy quét mặt đất hạng nặng. Họ cung cấp hoạt động từ xa thông qua ứng dụng di động hoặc bộ điều khiển không dây. Các mô hình tiên tiến hỗ trợ cả chức năng quét trên cao và quét ngược cho các môi trường dưới lòng đất như hố ga. Họ yêu cầu chi phí vốn ban đầu cao hơn và đưa tính năng quản lý pin vào quy trình làm việc. Tuy nhiên, hiệu quả đạt được và cải thiện chất lượng dữ liệu vượt xa sự đánh đổi về mặt hậu cần. Bạn nhấn nút, máy quét sẽ hoạt động trơn tru và bạn sẽ nhận được dữ liệu.
Việc cân nhắc quan trọng nhất là khả năng nâng của chân máy phù hợp với trọng lượng cụ thể của nhóm máy quét 3D. Máy quét hạng nhẹ nặng dưới 5 kg. Máy quét mặt đất tầm xa, hạng nặng vượt quá 15 kg. Động cơ yếu sẽ bị chết máy hoặc hỏng sớm. Cột buồm bị quá tải sẽ bị lệch nguy hiểm. Người vận hành phải xác minh khả năng tương thích với các bộ điều hợp lắp tiêu chuẩn, chẳng hạn như ren 5/8" x 11 phổ biến. Đảm bảo có cơ chế khóa an toàn, nhả nhanh để ngăn chặn việc vô tình làm rơi tải trọng. Máy quét bị rơi là một dự án thất bại thảm hại.
Tính toàn vẹn về cấu trúc của cột quyết định chất lượng của đám mây điểm thu được. Cột buồm bằng sợi carbon nhiều phần mang lại hệ số giảm rung vượt trội và tỷ lệ cường độ trên trọng lượng cao. Chúng rất lý tưởng cho việc quét chính xác. Nhôm kết cấu gia cố mang lại độ chắc chắn đặc biệt cho môi trường xây dựng khắc nghiệt. Người khảo sát phải phân tích dung sai cơ học của các mối nối cột. Bất kỳ thao tác xoay hoặc xoay ngang nào trong quá trình quay gương tốc độ cao của máy quét đều làm hỏng dữ liệu. Chân máy phải có đặc tính giảm chấn tuyệt vời để đảm bảo Bộ đo quán tính bên trong của máy quét vẫn ổn định.
Cơ học bên trong của hệ thống thang máy xác định độ tin cậy và độ chính xác của nó. Bộ truyền động đai chính xác mang đến khả năng vận hành êm ái, yên tĩnh. Bánh răng giun cung cấp mô-men xoắn nâng lớn và khả năng phanh tự nhiên. Tính năng an toàn được đặt lên hàng đầu. Hệ thống phải bao gồm các bánh răng tự khóa hoặc phanh an toàn để ngăn tải trọng giảm đột ngột trong trường hợp mất điện. Cảm biến dừng khẩn cấp và tắc nghẽn tiếp tục bảo vệ phần cứng quét đắt tiền. Giao diện điều khiển phải mang lại sự linh hoạt. Hãy tìm mặt dây chuyền thực tế, điều khiển từ xa không dây và tích hợp ứng dụng di động toàn diện để điều chỉnh từ xa.
Thang máy có động cơ yêu cầu nguồn điện chuyên dụng. Các nhóm hiện trường phải đánh giá số liệu tiêu thụ điện năng trong điều kiện tải trọng tối đa để xác định quyền tự chủ thực sự của trường. Hóa học pin đóng một vai trò quan trọng. Lithium-ion và Lithium Iron Phosphate cung cấp mật độ năng lượng cao, nhưng hiệu suất của chúng giảm đi trong điều kiện cực lạnh. Các hệ thống có pin có thể thay thế nóng cho phép hoạt động không bị gián đoạn trong suốt ca làm việc. Bạn loại bỏ thời gian chết liên quan đến sạc. Luôn mang theo pin dự phòng trong bộ dụng cụ hiện trường của bạn.
Các công trường xây dựng và cơ sở công nghiệp khiến thiết bị phải tiếp xúc với các yếu tố khắc nghiệt. Các bộ phận cơ giới, pin và bộ điều khiển phải có xếp hạng Bảo vệ chống xâm nhập thích hợp. Xếp hạng IP54 cung cấp khả năng bảo vệ cơ bản chống bụi và nước bắn tung tóe. Điều này phù hợp với hầu hết các môi trường trong nhà hoặc ngoài trời ôn hòa. Đối với mưa lớn, môi trường ven biển hoặc bụi có tính mài mòn cao, cần có xếp hạng IP65 hoặc cao hơn. Bạn muốn ngăn ngừa sự cố sớm về cơ hoặc điện khi làm việc ở các khu vực đổ bê tông đang hoạt động hoặc khu vực phá dỡ bụi bặm.
Lợi ích tài chính trước mắt nhất của độ cao động là giảm đáng kể tổng số trạm quét. Nâng cao máy quét để quan sát các giá đỡ kho đang hoạt động, các đường ống phức tạp hoặc các rào chắn xây dựng tạm thời cho phép các đội hiện trường thu được nhiều hình học hơn cho mỗi thiết lập. Điều này giúp loại bỏ quá trình tốn thời gian trong việc tháo chân máy ra, di chuyển chân máy vài mét và dựng lại để chụp vùng bóng tối. Số lần quét trực tiếp tại hiện trường ít hơn tương đương với việc giảm thời gian xử lý phụ trợ. Bạn có ít đám mây điểm hơn để dọn dẹp, đăng ký và tô màu trên nền tảng phần mềm của mình.
Sự thay đổi độ cao động tăng cường hình học của toàn bộ mạng quét. Định vị máy quét ở các độ cao khác nhau trong các thiết lập tuần tự cho phép người vận hành nắm bắt các mục tiêu đăng ký trên các mặt phẳng thẳng đứng khác nhau. Sự phân tán mục tiêu theo chiều dọc này ngăn ngừa hiện tượng trượt đăng ký và lỗi quay. Những lỗi này thường xuyên xảy ra ở những hành lang dài, không có gì đặc biệt hoặc những không gian rộng mở. Hình dạng mục tiêu mạnh hơn đảm bảo sự liên kết giữa đám mây với đám mây chặt chẽ hơn. Nó làm giảm nhu cầu can thiệp thủ công trong quá trình xử lý hậu kỳ. Phần mềm đăng ký của bạn sẽ kết hợp các đám mây lại với nhau nhanh hơn nhiều.
Việc nâng máy quét hạng nặng bằng tay trong ca làm việc kéo dài mười giờ sẽ khiến người vận hành mệt mỏi và làm tăng nguy cơ chấn thương tại nơi làm việc. Nâng cơ giới mang lại lợi ích công thái học đáng kể. Nó làm giảm căng thẳng ở lưng và bảo vệ sức khỏe thể chất của đội công tác hiện trường. Khả năng nâng cao từ xa nâng cao sự an toàn trong môi trường nguy hiểm. Người vận hành triển khai máy quét gần các tuyến đường đang hoạt động, trên nền công nghiệp trên cao hoặc đảo ngược nó vào các hố ga và các tiện ích ẩm ướt. Bạn thu thập dữ liệu mà không yêu cầu các giao thức nhập không gian hạn chế nguy hiểm.
Việc vận hành máy quét ở mức mở rộng tối đa trong môi trường ngoài trời sẽ khiến hệ thống phải chịu tải trọng gió đáng kể. Gió lớn khiến máy quét lắc lư. Điều này làm hỏng đám mây điểm, dẫn đến lỗi đăng ký hoặc khiến thiết bị bị lật. Đội ngũ hiện trường phải tuân theo các bước triển khai nghiêm ngặt để giảm thiểu rủi ro này.
Đánh giá tốc độ gió xung quanh bằng máy đo gió cầm tay trước khi kéo dài cột buồm.
Triển khai các chân chống hạng nặng để mở rộng diện tích của chân máy và hạ thấp trọng tâm.
Cố định chân máy bằng bao cát nặng, đảm bảo trọng lượng dồn trực tiếp lên chân.
Gắn bộ ổn định dây thép vào phần cột phía trên và neo chặt chúng xuống đất.
Dừng tất cả các hoạt động quét và hạ cột xuống nếu gió giật vượt quá 15 dặm/giờ.
Hệ thống cơ giới dễ bị ô nhiễm môi trường. Bụi bê tông, sạn và hơi ẩm làm ảnh hưởng đến bộ truyền động cơ giới, làm kẹt các khớp nối ống lồng hoặc các điểm tiếp xúc điện hôi. Việc duy trì độ tin cậy của hiện trường đòi hỏi một lịch trình bảo trì phòng ngừa nghiêm ngặt. Các thuyền viên phải thường xuyên làm sạch đường ray dẫn hướng, kiểm tra độ căng của đai và bôi trơn các bộ phận cơ khí không bịt kín. Sử dụng ống bọc cao su tổng hợp bảo vệ trên các khớp cột trong khi vận hành. Điều này ngăn bụi mài mòn xâm nhập vào cơ cấu và mài mòn bánh răng.
Các cột và cụm truyền động có động cơ rất nhạy cảm với hư hỏng do va chạm trong quá trình vận chuyển trên các phương tiện thông dụng. Việc giảm thiểu đòi hỏi phải đầu tư vào các thùng vận chuyển cứng đúc tùy chỉnh có chèn xốp mật độ cao. Khi di chuyển bằng đường hàng không, phi hành đoàn phải tuân thủ nghiêm ngặt các quy trình tuân thủ của FAA liên quan đến việc vận chuyển pin lithium-ion dung lượng cao. Việc gắn khóa vận chuyển được tiêu chuẩn hóa phải được xác minh trước khi di chuyển thiết bị. Bạn phải ngăn ngừa hư hỏng bên trong đối với các bánh răng dẫn động khi lao xuống đường đất.
Chân máy có chiều cao cố định tiêu chuẩn không phù hợp trong môi trường đòi hỏi khắt khe. Các dự án chụp ảnh thực tế phức tạp yêu cầu độ cao động để cân bằng phạm vi bao phủ không gian toàn diện, độ chính xác của dữ liệu đến từng milimet và hiệu quả tổng thể của trường. Thao tác với góc tới của máy quét và loại bỏ các vùng bị che khuất sẽ ảnh hưởng trực tiếp đến chất lượng của bản phân phối kỹ thuật số cuối cùng. Việc kết hợp phần cứng với thực tế hoạt động cụ thể của bạn sẽ đảm bảo tiện ích và tuổi thọ tối đa.
Kiểm tra ba dự án quét gần đây nhất của bạn để xác định bóng dữ liệu và tính toán số giờ chính xác dành cho việc quét lại hiện trường.
Kiểm kê đội máy quét hiện tại của bạn để xác định trọng lượng tải trọng tối đa cần thiết cho hệ thống độ cao mới.
Phát triển một giao thức hiện trường được tiêu chuẩn hóa để giảm thiểu tải trọng gió và triển khai độ cao tối đa dựa trên các điều kiện thời tiết cụ thể trong khu vực của bạn.
Liên hệ với chúng tôi để yêu cầu trình diễn kỹ thuật và thử nghiệm hệ thống cơ giới trong điều kiện địa điểm cụ thể của bạn.
Đáp: Chiều cao tối ưu phụ thuộc vào môi trường trang web cụ thể. Đối với các khu vực bằng phẳng, không bị cản trở, vị trí đặt ngang tầm mắt tiêu chuẩn khoảng 1,5 đến 2 mét là đủ. Trong môi trường dày đặc với mặt đất dày đặc hoặc định tuyến cơ học phức tạp trên cao, việc nâng máy quét lên 3 hoặc 4 mét sẽ cải thiện góc tới và giảm đáng kể bóng dữ liệu.
Đáp: Nó có thể ảnh hưởng tiêu cực đến độ chính xác nếu chân máy thiếu độ ổn định. Chân máy có động cơ chất lượng cao được thiết kế bằng vật liệu cứng và giảm rung để tránh bị lệch. Ổn định thích hợp đảm bảo IMU của máy quét không bị xáo trộn, duy trì độ chính xác đến từng milimet trong quá trình vận hành.
Đáp: Khả năng tải trọng thay đổi đáng kể tùy theo model. Chân máy có động cơ hạng nhẹ hỗ trợ từ 5kg đến 10kg. Các mẫu máy hạng nặng được thiết kế cho máy quét laze cỡ lớn trên mặt đất có thể hỗ trợ tải trọng vượt quá 15kg đến 20kg một cách an toàn mà không làm chết mô tơ hoặc uốn cột.
Đáp: Việc ổn định đòi hỏi phải hạ thấp trọng tâm và cố định chân đế. Người vận hành nên đặt các bao cát nặng lên các chân ba chân, triển khai các chân chống rộng và gắn bộ dây giằng vào cột phía trên để tránh lắc lư và rung động vi mô.
Đáp: Có, nhiều chân máy có động cơ tiên tiến có bộ chuyển đổi giá đỡ chuyên dụng và hệ thống truyền động đảo chiều. Điều này cho phép máy quét được hạ xuống một cách an toàn vào hố ga, các tiện ích ẩm ướt hoặc bể chứa, loại bỏ hoàn toàn nhu cầu vào không gian hạn chế nguy hiểm.
